Диагностическое зеркало обратной связи (светоделитель для контроля луча)
Отражательный зеркало, также известное как спектральный зеркало, спектральный лист, зеркало распределения луча или цветовое зеркало. В ассортименте нашей компании представлены также затухающие листы, оптические решётки, спектральные зеркала, зеркала передней поверхности, RGB-зеркала, линзы, антибликовое стекло и фильтрующие полосы, которые нашли применение в оптических приборах, биохимических и медицинских устройствах, а также в фотоэлектрических сенсорных системах.
Описание
маркер
Подробности
Отражательный зеркало, также известное как спектральный зеркало, спектральный лист, зеркало распределения луча или цветовое зеркало. В ассортименте нашей компании представлены также затухающие листы, оптические решётки, спектральные зеркала, зеркала передней поверхности, RGB-зеркала, линзы, антибликовое стекло и фильтрующие полосы, которые нашли применение в оптических приборах, биохимических и медицинских устройствах, а также в фотоэлектрических сенсорных системах. Кроме того, мы можем предоставлять клиентам индивидуальные оптические покрытия.
Пояснение: Для лазерного модуля с зеленым светом и низкой мощностью происходит частичное разделение света на длины волн 532 нм. Полученный в результате этого свет используется в качестве сигнала обратной связи для регулировки стабильности выходной мощности лазера.
Модели: Giai-532-50T, Giai-532-60T
| Модель | индивидуальная |
| Размер | индивидуальный |
| Материал | оптическое стекло |
1. Неполяризационный спектральный зеркало с плоским спектральным отражателем:
Оптические показатели:
Материал: специально обработанное стекло K9 или кварцевое стекло класса UV
Полировка: двусторонняя полировка
Гладкость: 20–10
Длина волны спектрального разложения: 532 нм (500–560 нм)
Спектральный коэффициент: (показатель пропускания к показателю отражения) T:R = 1:1 (T:R = 50%:50%), T:R = 60%:40%.
Погрешность спектрального анализа: +/-1%
Угол падения: 0° или 45°

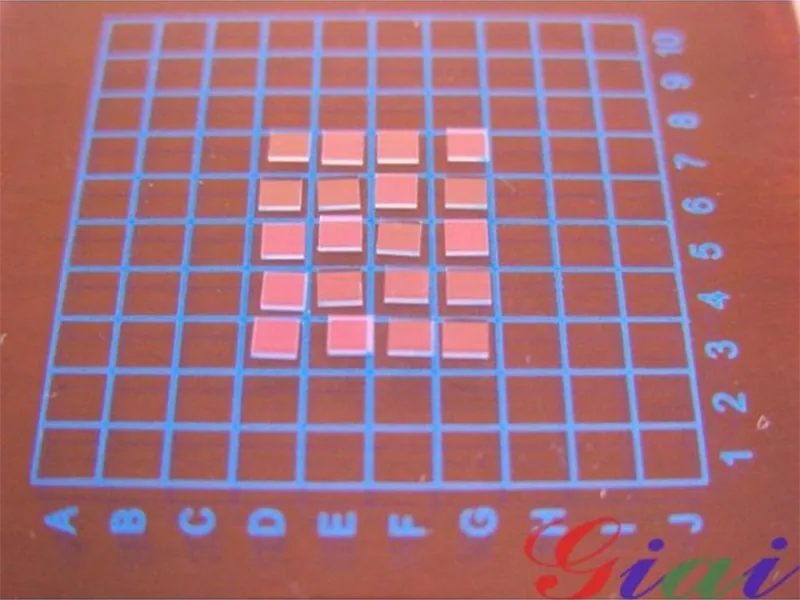

Размеры изделия: 2×2×0,3 мм, 50×50×0,7 мм
2. Поляризационный спектральный зеркало с плоскостным спектральным разделением:
Оптические показатели:
Материал: специально обработанное стекло K9 или кварцевое стекло класса UV
Полировка: двусторонняя полировка
Гладкость: 20–10
Длина волны спектрального разложения: 532 нм (500–560 нм)
Спектральный коэффициент: (соотношение компонент P к компоненту S) Tp = 99%, Ts = 1%.
Погрешность спектрального анализа: +/-1%
Угол падения: 45 градусов
Размеры изделия: 2×2×0,3 мм, 50×50×0,7 мм
Преимущества зеркала в спектрометре:
Специальная оптическая подложка, высокоточное покрытие оптического диэлектрика, что обеспечивает отсутствие дублирования изображения, высокую гладкость поверхности, отсутствие чёрных точек и рассеянного света. Это идеальный выбор для цифровых тестовых микроскопов, приборов для проверки концевых поверхностей оптических волокон, лазерных оптических платформ для сцены, лазерных компонентов, цифровой фотографии и оптических приборов.
Теги: зеркало обратной связи, спектрометр
