Дихроичное зеркало 520 нм для контроля оптического тракта
Этот продукт — двухцветной спектральный зеркало 520, специально разработанное для угла падения 45°. Основная функция — точное разделение и распределение энергии падающего света в зависимости от длины волны: эффективно отражает сине-зелёный свет в диапазоне 440–520 нм, при этом позволяет зелёно-желтому свету и инфракрасному свету в диапазоне 520–1100 нм проходить с низкой прозрачностью 5–10%.
Описание
маркер
Подробности
Этот продукт — двухцветной спектральный зеркало 520, специально разработанное для угла падения 45°. Его основная функция — точное разделение и распределение энергии падающего света в зависимости от длины волны: высокоэффективно отражает сине-зелёный свет в диапазоне 440–520 нм, одновременно позволяя зелёно-желтому свету в диапазоне 520–1100 нм и инфракрасному свету проходить с низкой прозрачностью 5–10%. Благодаря уникальным спектральным характеристикам оно является идеальным компонентом для точных оптических систем, требующих мониторинга оптического пути, измерения мощности или освещения с низкой интенсивностью.
| Модель | 520 |
| Диапазон цветов | двухцветный |
| Тип | индивидуальный заказ |
| Материал | индивидуальный заказ |
Параметры
| Материал | оптическое стекло |
| Угол падения | 45° |
| Размер | индивидуальный заказ |

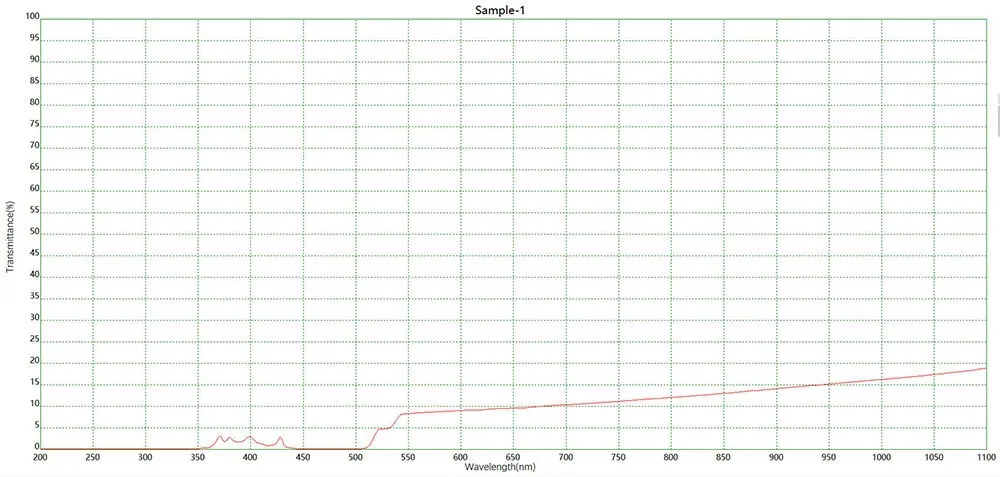

| Диапазон пропускания | T > 5% в диапазоне длин волн 520–1100 нм (желто-зеленый и красный свет). |
| Диапазон отражённого света | T<1% 440–500 нм (зелёный свет) |
| Диапазон длин волн | 440–535 нм (на заказ) |
Точное спектральное разделение и выбор длины волны: эффективное двуцветное спектральное разделение при длине волны около 520 нм с точным соотношением энергии, передаваемой и отражаемой.
Контролируемая прозрачность: канал пропускания с фиксированной низкой прозрачностью (5–10%) предназначен для использования в целях отбора проб или подавления сигналов.
Высокая отражательная способность: сохраняется высокий уровень отражения света в диапазоне длин волн 440–520 нм (более 99%), что обеспечивает минимальные потери энергии в основном оптическом пути.
Гибкость настройки: размеры и конкретные спектральные соотношения могут быть изменены в соответствии с потребностями.
Ключевые оптические показатели
| Параметры | описание |
| Тип продукта | биспектральный спектрометр |
| Угол падения луча при проектировании | 45° |
| Диапазон пропускания | 520 нм – 1100 нм |
| Показатель прозрачности (T) | 5–17% (в полном диапазоне пропускания света). |
| Диапазон отражённых волн | 440 нм – 520 нм (по запросу до 535 нм). |
| Отражательность (R) | соответствует показателю прозрачности; отражательность составляет примерно 90–95% (оценка). |
| Подложка | оптическое стекло |
| Размер | поддерживается индивидуальная настройка |
Принцип работы и сферы применения
Этот элемент разделяет пучок падающего света на два пути.
Отражательный путь (основной путь): распространение света в диапазоне длин волн 440–520 нм, при этом отражательность составляет 90–95%.
Трансмиссионный канал (канал для отбора проб): свет с длиной волны 520–1100 нм проходит с интенсивностью 5–10%; используется для мониторинга или вспомогательного освещения.
Типичное применение
Мониторинг мощности лазера и оптического пути: с помощью низкопропускного пути, соединяющего детектор, осуществляется реальное время мониторинга основной мощности лазера без влияния на основной оптический путь.
Многоканальная система визуализации: основной отраженный видимый свет используется для получения изображений, а небольшое количество пропускаемого инфракрасного света применяется для вспомогательной локализации или отслеживания объектов.
Биомедицинские приборы: в системах флуоресценции основное отраженное световое излучение используется для возбуждения, а пропускаемый световой путь позволяет одновременно осуществлять освещение с низкой интенсивностью и широким полем зрения.
Спектральный анализ: разделение светового сигнала по длине волны и его передача на различные детекторы.
Теги: 520, двуцветные зеркала
