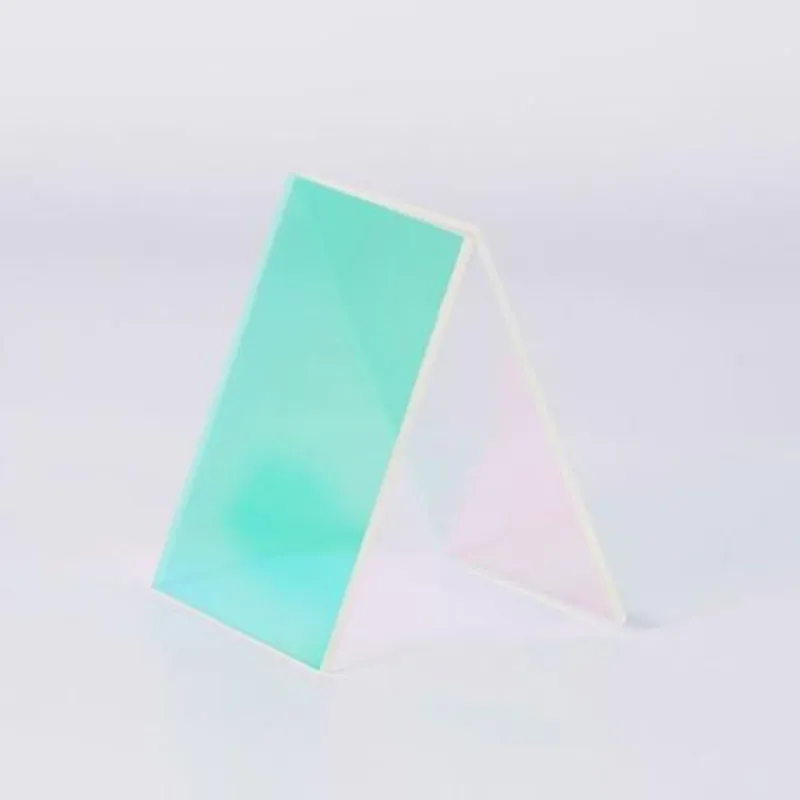

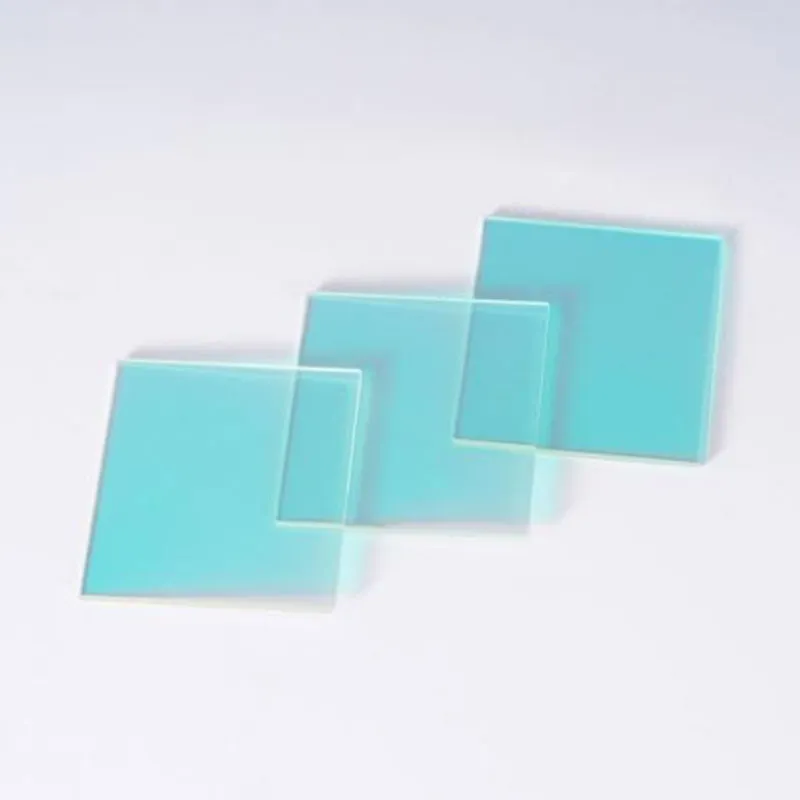

Инфракрасный отсекающий светофильтр для специальных систем безопасности IR-Cut 720
Фильтр IR-CUT 720 — это коротковолновой фильтр, предназначенный для инфракрасного переключателя. Благодаря оптическому покрытию он эффективно блокирует инфракрасные лучи с длиной волны выше 720 нм. Его принцип работы основан на интерференционном эффекте между слоями тонкого пленочного слоя: видимый свет определённого диапазона проходит сквозь, а инфракрасный свет полностью блокируется. Внутренняя фильтрующая группа IR-CUT формируется за счёт совместной соединённой структуры с фильтром полного спектра.
Описание
маркер
Подробная информация
Фильтр IR-CUT 720 — это коротковолновой фильтр, предназначенный для инфракрасного переключателя. Благодаря оптическому покрытию он эффективно блокирует инфракрасные лучи с длиной волны выше 720 нм. Его принцип работы основан на интерференционном эффекте между слоями тонкого пленочного слоя: видимый свет определённого диапазона проходит сквозь, а инфракрасный свет полностью блокируется. Внутренняя фильтрующая группа IR-CUT формируется за счёт совместной соединённой структуры с фильтром полного спектра. Днём из-за сильного света цветопередача сенсоров на кремниевой основе (CMOS/CCD) может искажаться. Переключение на фильтр IR-CUT обеспечивает более чёткое и без искажений изображение.
Преимущества
Полное спектральное пропускание видимого света
Средний коэффициент пропускания в диапазоне 400–700 нм превышает 96%.
Высокий коэффициент пропускания в области ближнего инфракрасного излучения
Крутость: 97%–5% менее 20 нм
Доступны различные уровни гладкости поверхности: 20–10, 40–20, 60–40, 80–50.
Долгосрочная запасность с низкой стоимостью.
Разнообразие по размерам и толщине
Оптические показатели
T=49% @ 710nm±10nm
Tave>95%@405~700nm
Tave<2%@740~1100nm,
Упаковка: низковязкостная антистатическая ПВХ-пленка или антистатический черный контейнер для литья под давлением; вакуумная упаковка.
Сферы применения
Специализированные системы видеонаблюдения и камеры, работающие как днем, так и ночью
Повышение чувствительности при низком освещении и в сумерках: в сумерках или на рассвете, когда свет слабый, в естественном свете преобладают длинноволновые красные и ближние инфракрасные компоненты. IR-Cut720 позволяет пропускать этот диапазон света (~650–720 нм), поступающий сильнее, чем IR-Cut650, что обеспечивает сенсору больше сигнала, улучшает яркость и детализацию цветного изображения при слабом освещении и замедляет переключение в чистый чёрно-белый режим ночного видения.
Сценарии, в которых необходимо сохранять информацию, отображаемую в темно-красном цвете: – Надзор за определенными объектами, обозначенными темно-красным цветом (например, специальными маркерами, пламенем, биологическими признаками); – Для эффективного работы сенсоров требуется наличие достаточного количества длинноволнового видимого света (красного света).
В сочетании с специальными инфракрасными подсветочными лампами: если пиковая длина волны подсветки находится в районе 720 нм (например, 715 нм или 730 нм), устройство IR-Cut720 позволяет пропускать небольшое количество света на этой длине волны, обеспечивая слабые цветовые оттенки (красные) в условиях крайне слабого освещения, а не чисто черно-белый изображение.
Промышленное зрение и обнаружение (специальные требования):
Измерение толщины, анализ состава.
Обнаружение специфических дефектов (например, масла, влаги) с использованием метода характерного поглощения в ближнем инфракрасном диапазоне.
Классификация качества сельскохозяйственной продукции (например, степень созревания фруктов, наличие внутренних поражений).
Использование свойств материалов в красном и ближнем инфракрасном диапазонах: некоторые материалы (например, определённые пластиковые материалы, пленки, покрытия, биологические ткани) обладают специфическими свойствами поглощения, отражения или пропускания в диапазоне 650–750 нм. Устройство IR-Cut720 позволяет детектировать информацию в этом диапазоне — «видимый свет на границе / ближний инфракрасный» — и одновременно блокирует более длинные помехи в инфракрасном диапазоне, такие как тепловое излучение, для:
Для цветового распознавания, требующего использования длин волн в дальнем диапазоне, а также для приложений, связанных с распознаванием цветов (таких как темно-красный, тёмно-красный или другие цвета), которые могут потребовать дополнительной обработки данных в ближнем инфракрасном диапазоне (с применением специальных алгоритмов).
Медицинская диагностика и визуализация с использованием эндоскопов (специальные приложения):
Усиленное визуализирование поверхностных сосудов (например, для определения их положения во время операции).
Ненавязчивая оценка состояния насыщения крови кислородом (с использованием мультиспектральных методов или специальных алгоритмов).
Васкулярная визуализация и мониторинг насыщения крови кислородом: У гемоглобина, насыщенного кислородом, и гемоглобина, деоксигенированного кислородом, наблюдаются существенные различия в характеристиках поглощения света в диапазоне длин волн 600–750 нм (особенно в диапазоне 650–720 нм). Инфракрасный свет с длиной волны 720 нм позволяет пропускать свет в этом диапазоне, что делает его полезным для использования в таких целях, как визуализация сосудов и контроль процессов насыщения крови кислородом.
Специфическое флуоресцентное визуализирование: У некоторых красителей, флуоресцирующих в ближнем инфракрасном диапазоне, пик возбуждения или пик излучения находится в диапазоне 680–720 нм. Фильтр IR-Cut720 может использоваться для блокировки излучения, позволяя проходить только сигнал флуоресценции, а также предотвращая попадание более длинных волн фонового шума и излучения, возбуждаемого внешним светом (если длина волны возбуждения меньше 720 нм).
Сохранение подлинного красного цвета тканей: при проведении эндоскопических операций, требующих наблюдения за тканями, богатыми гемоглобином (например, печенью, мышцами), устройство IR-Cut720 лучше сохраняет характерный для этих тканей красный оттенок по сравнению с устройством IR-Cut650.
Научное визуализирование и биологические исследования:
Мультиспектральное/гиперспектральное изображение: фильтры для определённых каналов, предназначенные для сбора информации о отражении, пропускании или флуоресценции в диапазоне длин волн 650–720 нм с целью изучения свойств веществ в этом спектральном диапазоне.
Исследования физиологии растений: Флуоресцентные и отражательные спектры хлорофилла содержат важную физиологическую информацию в диапазонах красного света (650–680 нм) и «красного края» спектра (680–750 нм), связанную с состоянием растений (например, их устойчивостью к стрессовым факторам и уровнем питательных веществ). Инфракрасный прибор IR-Cut720 позволяет изолировать сигналы в этих диапазонах, одновременно блокируя помехи, вызванные тепловым инфракрасным излучением.
Астрономическая фотография (на земле, для особых целей): наблюдение за определенными объектами с интенсивным красным излучением или за «окнами» атмосферы с целью подавления инфракрасного излучения фонового неба.
Специальные виды фотографии и искусство создания изображений:
Эффект цветной инфракрасной фотографии: при использовании внешнего фильтра IR-Cut720 в сочетании с удалением оригинального фильтра IR-Cut с датчика (или модификацией камеры для увеличения пропускания инфракрасного излучения) можно получить уникальный эффект «псевдоколоровой» инфракрасной фотографии. Листья получают ярко-желтый или белый цвет, небо — глубокий синий, а отдельные красные объекты сохраняют свой цветовой оттенок (например, красные крыши).
Фотография в условиях слабого освещения: при естественном слабом освещении этот метод позволяет захватить больше света по сравнению со стандартным IR-Cut, что приводит к получению изображений с теплыми оттенками, создавая особую атмосферу.
Применение лазерных технологий и меры их защиты:
Блокировка определённых инфракрасных лазеров: обеспечивает защиту или изоляцию от инфракрасных лазеров с длиной волны значительно превышающей 720 нм (например, 808 нм, 980 нм, 1064 нм), при этом позволяет пропускать видимый свет, а также лазерный сигнал/индикатор, расположенный вблизи длины волны 720 нм.
Мониторинг процесса лазерной обработки: наблюдение за явлениями, связанными с использованием видимого света и коротковолнового ближнего инфракрасного излучения (например, цветом расплава), а также за сильными помехами, возникающими при работе основного лазера (обычно длиной волны более 1000 нм).
Теги: Волновая длина 720 нм; Фильтр типа IR-CUT
