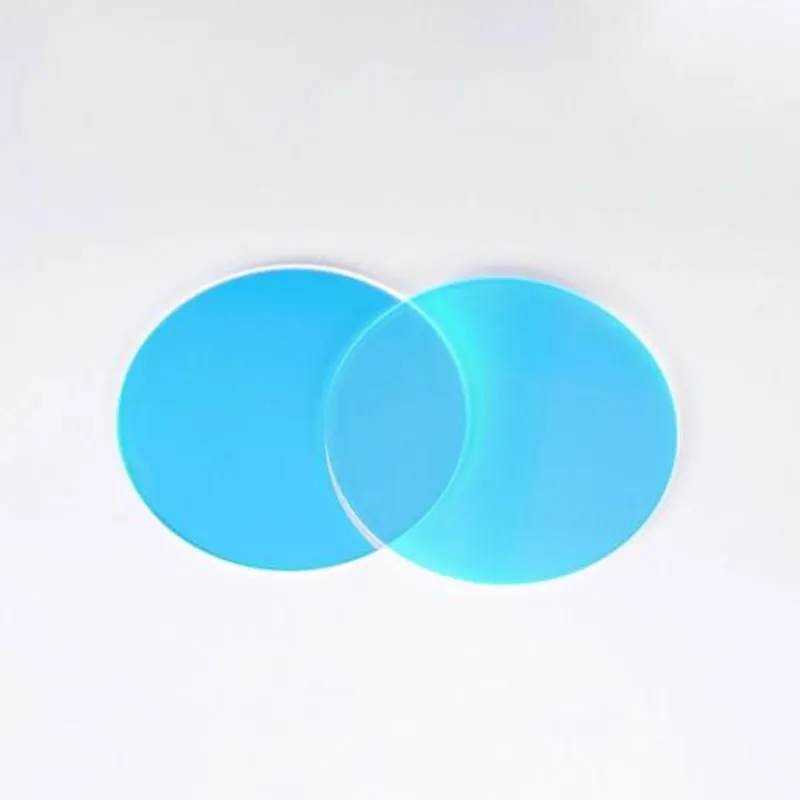

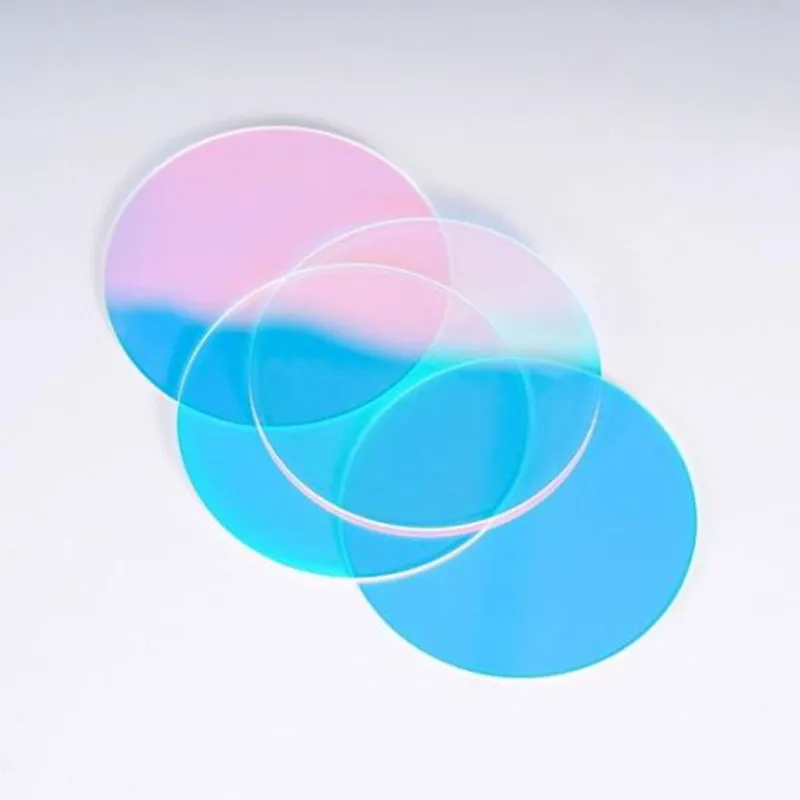

Коротковолновый пропускающий светофильтр для биодетекции SP590
Фильтр SP590 нм для коротких волн изготовлен с использованием многослойной технологии покрытия и выполнен из оптического подложного материала, обладающего естественным поглощением в фоновом диапазоне. В целом в диапазоне от ультрафиолетового до 925 нм достигается отношение сигнал/шум ≥1,0 × 10⁻⁸. Таким образом, для стандартных флуоресцентных оптических систем — например, с галоген-вольфрамовым источником света (цветовая температура 2800 К) и фотоэлектрическими датчиками типа S20 или аналогичными — общее фоновое подавление может превышать OD5.
Описание
маркер
Подробная информация
Фильтр SP590 нм для коротких волн изготовлен с использованием многослойной технологии покрытия и выполнен из оптического подложного материала, обладающего естественным поглощением в фоновом диапазоне. В целом в диапазоне от ультрафиолетового до 925 нм достигается отношение сигнал/шум ≥1,0 × 10⁻⁸. Таким образом, для стандартных флуоресцентных оптических систем — например, с галоген-вольфрамовым источником света (цветовая температура 2800 К) и фотоэлектрическими датчиками типа S20 или аналогичными — общее фоновое подавление может превышать OD5.
Фильтр SP590 для коротких волн — это оптический элемент, позволяющий селективно пропускать свет с длиной волны до 590 нм (УФ, синий, зелёный, жёлтый), эффективно блокируя излучение выше 590 нм (оранжевый, красный, ближний инфракрасный, инфракрасный). Он широко используется в приложениях, где требуется разделение или выделение сигналов на коротких длинах волн и подавление помех на длинных длинах волн, например, при разделении сигналов зелёных флуоресцентных красителей и белков, анализе качества воды, формировании световых источников, визуальном сортировании и флуоресцентной цитометрии.
Параметры продукта
| Центральная длина волны (CWL) | 590 нм |
| Чрез волновую длину | 400–565 нм |
| Пиковая прозрачность | T > 90% |
| Глубина прорыва | T < 0,1% |
Сферы применения
1. Флуоресцентная микроскопия и биологические анализы
Разделение сигналов, получаемых от зеленых флуоресцентных красителей и белков: излучение целевых зондов (например, FITC, Alexa Fluor 488, GFP) при поглощении света (частота пикового излучения обычно находится в диапазоне 510–530 нм).
Блокировка утечки света из источника излучения (например, длинноволнового побочного излучения ксеноновых/ртутных ламп, небольшого количества пропускаемого света лазера длиной волны 488 нм), а также спонтанного флуоресцентного излучения образца и длинноволнового излучения других красителей (длиной волны более 590 нм).
В сочетании с бисхроматическим зеркалом: в качестве фильтра для излучения (Emission Filter) используется соответствующий фильтр для возбуждения (например, 470/40 нм для FITC) вместе с бисхроматическим зеркалом (например, 495 нм для LPdichroic), образуя так называемый куб фильтра (Filter Cube).
Индикатор/фарбник для определения ионов кальция: подходит для зондов с пиком излучения в зеленом–желтом диапазоне (например, Fluo-4, CalciumGreen).
Конфокальные/широкофокальные микроскопы: распространенные компоненты при использовании каналов зелёного флуоресцентного излучения.
2. Спектральный анализ и приборы
Ограничение диапазона детекции: используется перед спектрометром, спектрофотометром или определенным детектором; в систему детекции разрешается пропускать только свет с длиной волны менее 590 нм. Например:
Анализируются ультрафиолетовые, видимые, синие, зеленые и желтые световые диапазоны (например, некоторые показатели качества воды, поглощение/излучение определенных химических веществ). Исключается влияние длинноволнового света (красного и инфракрасного), что повышает отношение сигнал/шум для сигналов, получаемых в коротких длинах волн.
Подавление рассеянного света в лазерных системах: в системах, использующих лазеры с короткими длиной волны (например, 405 нм, 488 нм, 532 нм), перед детектором устанавливаются устройства, предназначенные для блокировки длинноволнового рассеянного света, флуоресценции или Рамановского рассеяния, возникающего от самого лазера или образца (если длина волны этих излучений превышает 590 нм).
3. Освещение и формирование световых источников
Спектр светового источника: из широкополосного источника (например, галоген-тунгстеновой или ксеноновой лампы) удаляются красный и инфракрасный свет, в результате чего получается свет с преобладанием синего, зелёного и жёлтого цветов — так называемый «холодный» свет. Используется для создания специальных световых эффектов на сцене или при фотосъёмке, для моделирования распределения света с определённой короткой длиной волны, а также в осветительных системах, где требуется высокая цветовая температура или снижение теплового излучения.
Защита оптических компонентов освещения: снижение теплового нагрузочного воздействия длинноволнового излучения (особенно инфракрасного).
4. Машинное зрение и промышленный контроль
Повышение контраста определённых цветов или признаков: при обнаружении и сортировке объектов на поверхности необходимо выделить их отражательные и пропускательные свойства в синем, зелёном и жёлтом диапазонах света, минимизируя влияние красного и инфракрасного излучения. Например, при обнаружении определённых видов чернил, покрытий или маркировок — в коротком диапазоне; при сортировке на фоне определённого цвета — повысить видимость дефектов (например, отдельных пятен ржавчины или загрязнений). При сортировке фруктов и овощей следует подчеркнуть признаки коры при зелёном и жёлтом свете, минимизируя информацию о зрелости, связанную с красным излучением (примечание: если требуется информация в красном диапазоне, использовать SP590 не рекомендуется).
В сочетании с источником света с короткой длиной волны (например, синим или зеленым светодиодом) достигается оптимизация соотношения сигнал/шум в системе.
5. Флуоресцентная цитометрия
В флуоресцентных цитометрах с зеленым каналом фильтры, используемые в детекционном пути, обеспечивают прохождение только целевого флуоресцентного сигнала (длиной волны менее 590 нм) к фотопримергатору (PMT) или фотодиоду (APD), блокируя рассеянное свет и другие длинноволновые компоненты флуоресценции.
6. Оптические эксперименты и настройка систем
Изоляция оптических каналов: физическое разделение каналов для передачи коротковолнового и длинноволнового света в сложных оптических системах.
Управление тепловыми процессами: снижение влияния инфракрасного излучения на термочувствительные элементы (только в качестве вспомогательного средства; это не является основной целью их проектирования и приводит к потере информации, получаемой с помощью инфракрасного излучения).
Обучение: демонстрация принципа фильтрации коротких волн и эффекта обрезки спектра.
Теги: SP590, биологический фильтр
