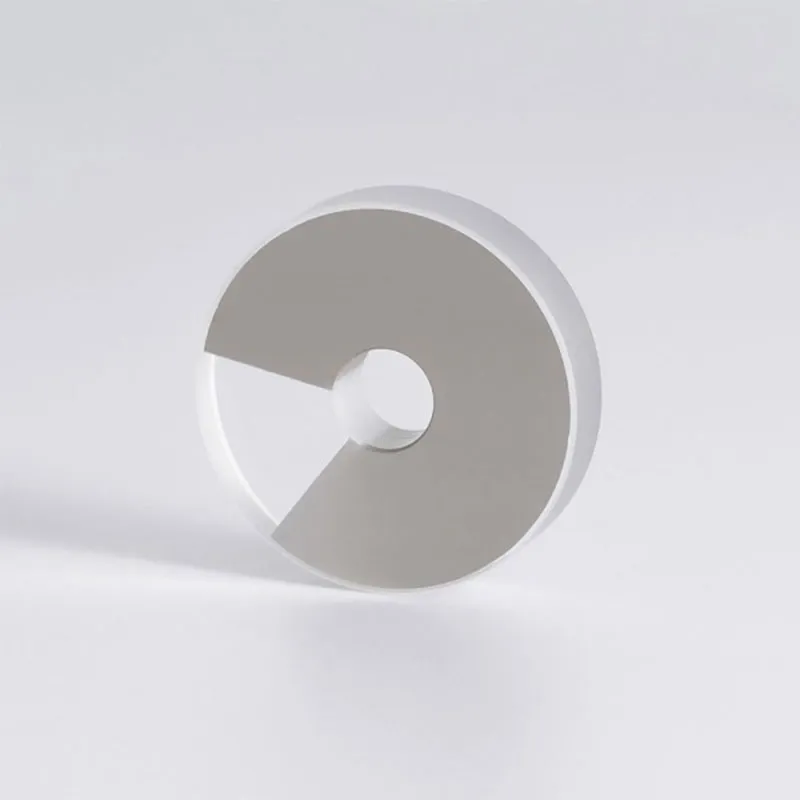

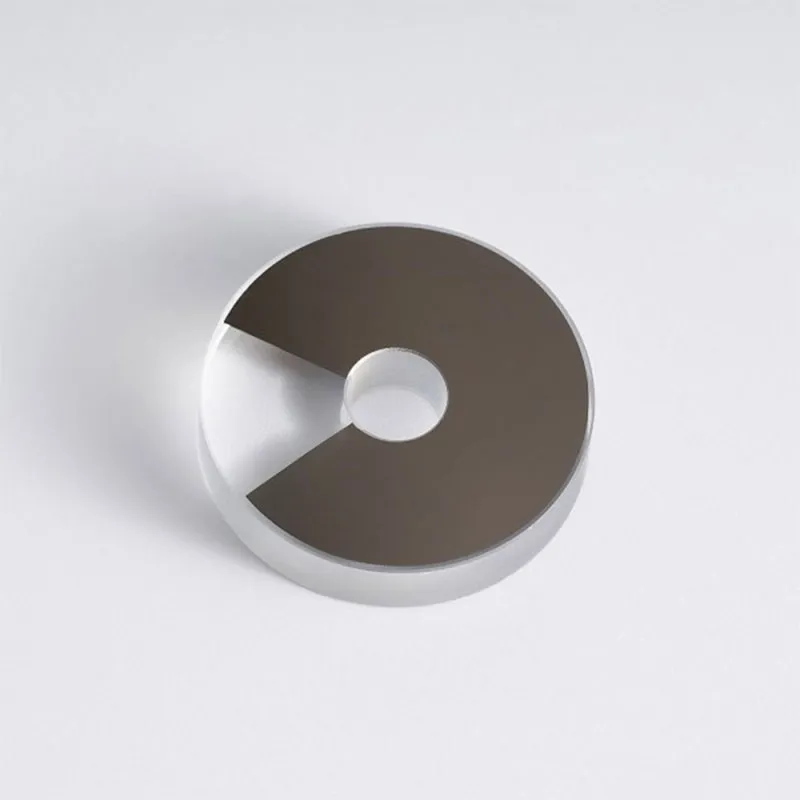

Круговой градиентный центрально-плотностный фильтр
Фильтр с кольцевым градиентом нейтральной плотности (ringed gradient neutral density filter), также известный как ND-фильтр, представляет собой оптический элемент, используемый для контроля уровня освещенности в определённых областях изображения. Он позволяет сохранить истинные цвета объектов на фоне сложных световых условий и является полезным инструментом для съёмки пейзажей, портретов и других форм креативной фотографии.
Описание
маркер
Подробности
Фильтр с кольцевым градиентом нейтральной плотности (ringed gradient neutral density filter), также известный как ND-фильтр, представляет собой оптический элемент, используемый для контроля уровня освещенности в определённых областях изображения. Он позволяет сохранить истинные цвета объектов на фоне сложных световых условий и является полезным инструментом для съёмки пейзажей, портретов и других форм креативной фотографии.
| Модель | кольцевой градиентный зеркальный элемент |
| Размер | индивидуальный |
| Материал | оптическое стекло |
Основной дизайн и принципы работы
Кольцевая структура градиента плотности: изменение плотности на поверхности фильтра имеет кольцевую форму (например, высокая плотность в краях, прозрачность в центре или более высокая плотность в определённых кольцевых зонах по сравнению с другими участками), формируя симметричные зоны снизки света вокруг оптической оси. Такая конструкция позволяет целенаправленно подавлять кольцевые или краевые участки с высокой экспозицией (например, небо на краях кадра, окружающий свет), сохраняя при этом нормальную экспозицию в центральной зоне.
Неселективное равномерное ослабление света: используется стекло или смола оптического качества; благодаря точной технологии покрытия достигается равномерный переход плотности в кольцевой области. Процесс ослабления света не приводит к искажению цвета, что обеспечивает естественный переход между кольцевой зоной и остальными частями изображения.
Типы и сценарии применения
Градиент на краю: в зоне фильтра плотность света выше, по мере удаления от центра она постепенно снижается. Этот метод эффективно подавляет сильный свет на краях кадра — например, при съёмке с широкоугольного объектива, когда на краях изображения слишком яркий небо или окружающий свет. Он предотвращает перепропригивание краёв, сохраняя при этом нормальное освещение центральной части сюжета. Типичный сценарий — съёмка пейзажей на больших площадях (леса, озёра, панорамы), где важно достичь баланса между освещением краёв и центральной части кадра.
Центральный кольцевой градиент: в центральной зоне плотность изображения выше, а по периферии она постепенно снижается. Такой подход подходит для сцен, где необходимо выделить периферийные элементы и затемнить центральный фон (например, портрет человека, снятый при противосвете, при котором источник света находится в центре). Кольцевой эффект снижения яркости помогает избежать ослепительного центра и подчеркнуть детали персонажей или объектов на периферии.
Основные функции и преимущества
Точное управление соотношением света на краях: при съемке в широком углу эффективно решается проблема чрезмерного освещения краев («переосвещения краев при нормальном освещении центра»). Например, при съемке крупных сцен с небом яркость краев неба выше, чем яркость центральной части земли. Для устранения этого эффекта используется кольцевой светоотводитель, который равномерно темнеет участки с ярким освещением на краях, сохраняя при этом детали всей сцены.
Креативное визуальное направление движения по круговой траектории
Фотография пейзажей: усиление выделения центральных элементов сцены (например, скал или зданий на переднем плане) с помощью кольцевого эффекта затмения, а также баланс между яркостью неба и земли.
Фотография портретов: при использовании контрастного освещения (сзади или сбоку) применяется кольцевой эффект для снижения интенсивности света на фоне. Это позволяет добиться нормальной экспозиции лица, четкого контура и предотвратить появление серого оттенка в изображении.
Удобство использования и оптические характеристики
Поддерживается установка с использованием резьбы или магнитного крепления; подходит для различных диаметров объективов (необходимо использовать переходное кольцо). Компатибильен с объективами широкого и среднего фокусного расстояния, что снижает влияние эффекта тусклого края изображения.
Многоуровневая технология покрытия снижает коэффициент отражения, уменьшает мерцание и иллюзии, обеспечивает плавный переход в области кольцевого градиента и не влияет на качество изображения.
Технические характеристики
Выбор уровня и степени градиента: доступны варианты с градиентом ND2 (снижение на 1 уровень), ND4 (снижение на 2 уровня) и ND8 (снижение на 3 уровня), что позволяет регулировать уровень освещения от слабых до сильных контрастов.
Технология изготовления материалов
Стекло: высокая прозрачность (≥95%), устойчиво к износу и царапинам, идеально подходит для профессиональной съемки на открытом воздухе.
Материал из резины: легкий по весу (около 1/3 веса стекла), устойчив к ударам, идеально подходит для мобильной съемки.
Примеры сценариев использования
Ширококутный пейзаж: для создания панорамы снежных гор используется фильтр с кольцевым градиентом ND8. При съемке необходимо затемнить слишком яркое небо в краях изображения, чтобы сохранить текстуру снежных гор и детали растительности на переднем плане. Это позволяет избежать проблем, связанных с неестественным разделением неба и земли, которые возникают при использовании традиционных градиентных фильтров (с их «линейным затемнением»).
Портрет в условиях обратного освещения: используется центральный кольцевой фильтр с градиентным эффектом ND4. В сценах, где освещение происходит сзади (например, под тенью деревьев), фильтр затмевает ярко освещенные листья, расположенные позади человека, подчеркивая его выражение лица, при этом сохраняется естественный размытый эффект световых пятен на фоне.
Рекомендации по покупке и использованию
Выбор типа градиента в зависимости от угла обзора: при использовании широкоугольных объективов предпочтение отдаётся кольцевому градиенту на краях изображения; при использовании средних фокусных расстояний можно гибко комбинировать кольцевые градиенты как в центре, так и на краях.
При установке необходимо подтвердить, что область с градиентным изменением цвета согласована с местами сильного освещения на экране, чтобы обеспечить точное управление светом. При использовании других фильтров (например, CPL) рекомендуется сначала установить ND-фильтр для снижения эффекта тусклости изображения.
Фильтр с кольцевым градиентом нейтральной плотности основан на принципе «контроля света с помощью кольца и равномерного распределения света по всей поверхности». Он позволяет эффективно решать проблемы, связанные с несбалансированным распределением света в краях или центре изображения, и является профессиональным оптическим элементом, способствующим повышению качества съемки в сложных условиях освещения.
Теги: кольцевой градиентный фильтр, кольцевой градиентный ND-фильтр
