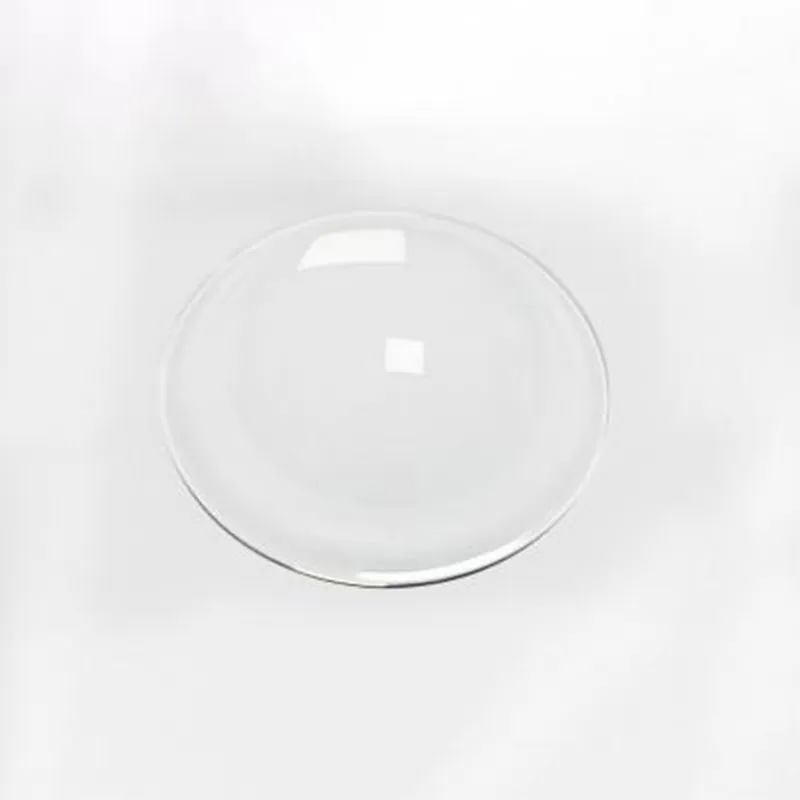

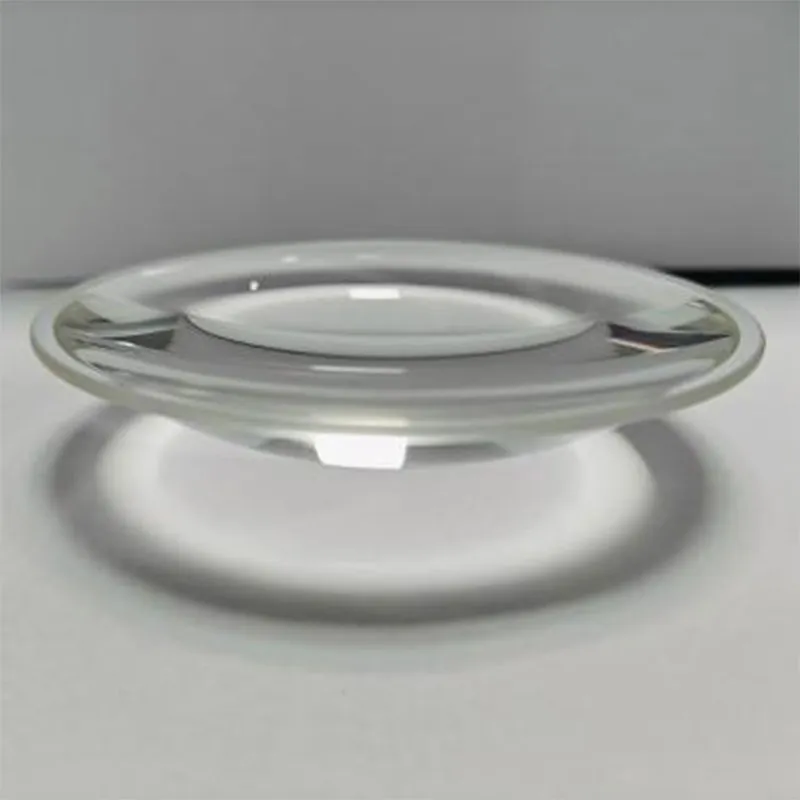

Линза для фокусировки в оптических осветительных система
Оптическая фокусирующая линза — это высокоточное оптическое устройство, предназначенное для регулировки, фокусировки или рассеивания света, исходящего от источника. Она широко используется в таких областях, как освещение на основе светодиодов, проекционные системы, автомобильные фары, медицинское оборудование, промышленный контроль и фотолитография.
Описание
маркер
Подробности
Оптическая фокусирующая линза — это высокоточное оптическое устройство, предназначенное для регулировки, фокусировки или рассеивания света, исходящего от источника. Она широко используется в таких областях, как освещение на основе светодиодов, проекционные системы, автомобильные фары, медицинское оборудование, промышленный контроль и фотолитография. Благодаря оптимизации конструкции линзы достигается эффективное использование световой энергии, точное управление лучом и равномерное распределение светового поля.
| Модель | индивидуальная |
| Размер | индивидуальный |
| Материал | индивидуальный |
Типы и характеристики продукции
1. Классификация по оптическим функциям
| тип | Характеристика | Типичное применение |
| Прозрачная линза (фокусирующая линза) | Сбор световых лучей, усиление интенсивности света, уменьшение угла рассеяния | Светоизлучающие диоды (LED), лампы, лазерные оптические системы |
| Оптическая линза с отверстием (распространительная линза) | Распространение света, расширение зоны освещения и повышение однородности светового поля | Внутреннее освещение, рекламные световые щиты, мягкие световые щиты |
| Френелево зеркало | Лёгкий и компактный дизайн позволяет сократить объём используемых материалов, при этом сохраняется высокая эффективность концентрации света. | Проектор, солнечный концентратор, светильники для сцены |
| Асферическая линза | Устранение аберраций, повышение качества изображения и более точный контроль луча света | Объективы для высококлассных камер, лазерная коллимация, медицинское освещение |
| ТИР-линза | Использование принципа полного отражения позволяет повысить эффективность использования света и снизить его потери. | Дневные фары автомобиля, светодиодное освещение высокой яркости |
2. Сортировка по материалу
Стеклянные линзы: высокая прозрачность, устойчивость к высоким температурам, устойчивость к старению; подходят для использования в высокоточных оптических системах (лазеры, медицинское оборудование).
Линзы из PMMA (акрила): легкие, недорогие и удобные в обработке; подходят для использования в светодиодных системах освещения и потребительской электронике.
Линзы из поликарбоната (PC): отличные удароустойчивые, подходят для использования на открытом воздухе и в автомобильном освещении.
Силиконовые линзы: гибкие, устойчивые к высоким температурам, подходят для использования в условиях освещения, требующих специальных условий (например, с использованием УФ-LED-светодиодов).
Основной параметр
| параметр | Описание | Влияние |
| Фокусное расстояние | Основной показатель способности линзы к фокусировке определяет степень сближения или рассеивания луча света. | Короткая фокусная длина → сильное сходство лучей; длинная фокусная длина → широкий диапазон освещения |
| Прозрачность | Эффективность пропускания света материалом линзы (обычно ≥90% для качественных линз) | Влияние на яркость освещения и энергоэффективность |
| Число F | Отношение фокусного расстояния к диаметру диафрагмы влияет на глубину резкости и распределение интенсивности света. | Чем меньше значение F, тем выше яркость; чем больше значение F, тем равномернее освещение. |
| Угол луча | Угол рассеивания света (например, узкий угол 15°, широкий угол 120°) | Узкий угол → концентрированное освещение; широкий угол → распределенное освещение |
| Температуростойкость | Стабильность линз в условиях высоких температур (например, для эффективного охлаждения светодиодов) | Влияние на надежность долгосрочного использования |
Сфера применения
1. Освещение на основе светодиодов (LED)
Концентрирующие линзы: используются в прожекторах, сценическом освещении и автомобильных фарах для усиления центрального света.
Диффузные линзы: используются в панельных и потолочных светильниках для обеспечения равномерного освещения.
ТИР-объективы: используются для светодиодов с высокой светоемкостью (например, уличные фонари, рабочие и промышленные лампы).
2. Освещение автомобилей
Линза переднего фарового света: асферический дизайн, оптимизированный для распределения света в дальнем и ближнем диапазонах.
Линзы для туманообразующих фар: изготовлены из материалов, устойчивых к туману, что обеспечивает хорошую прозрачность в условиях плохой погоды.
3. Проекция и отображение
Френелевская линза: используется в сверхкороткопроекционных устройствах для уменьшения их размеров.
Однородный световой источник: обеспечивает равномерное освещение на заднем плане в устройствах AR/VR.
4. Промышленность и здравоохранение
Лазерные фокусирующие линзы: точный контроль энергии для оборудования, используемого в процессах резки и сварки.
Эндоскопические линзы: миниатюрные линзы с высокой прозрачностью, обеспечивающие четкое изображение.
Преимущества продукта
1. Эффективное управление светом: точное регулирование угла пучка, снижение уровня рассеяния света и повышение энергоэффективности.
2. Разнообразие дизайна: поддержка индивидуальных оптических решений (асферические, свободные поверхности и т. д.).
3. Высокая долговечность: устойчивость к воздействию ультрафиолетового излучения и высоких температур; подходит для использования в экстремальных условиях.
4. Легкость: Линзы из материалов PMMA/PC легче традиционного стекла, что делает их подходящими для использования в портативных устройствах.
Руководство по выбору
1. Уточните требования: используется ли фокусированный или распределенный свет? Необходимы ли характеристики, обеспечивающие устойчивость к высоким температурам и ударным воздействиям?
2. Подбор источника света: выбор материала в зависимости от длины волны света светодиодов (например, УФ/ИК).
3. Оптическое моделирование: оптимизация параметров линз с использованием программ LightTools или Zemax.
4. Проверка результатов тестирования: на месте проверяются однородность светового пятна, прозрачность и термостабильность.
Тенденции развития в будущем
Микроструктурированные линзы: наноповерхностная обработка для обеспечения сверхточного управления лучом света.
Интеллектуальная фокусная линза: динамическое регулирование фокусного расстояния с помощью электронного управления жидкокристаллическим дисплеем или механических механизмов.
Экологичные материалы: биоразлагаемые оптические пластики, снижающие нагрузку на окружающую среду.
