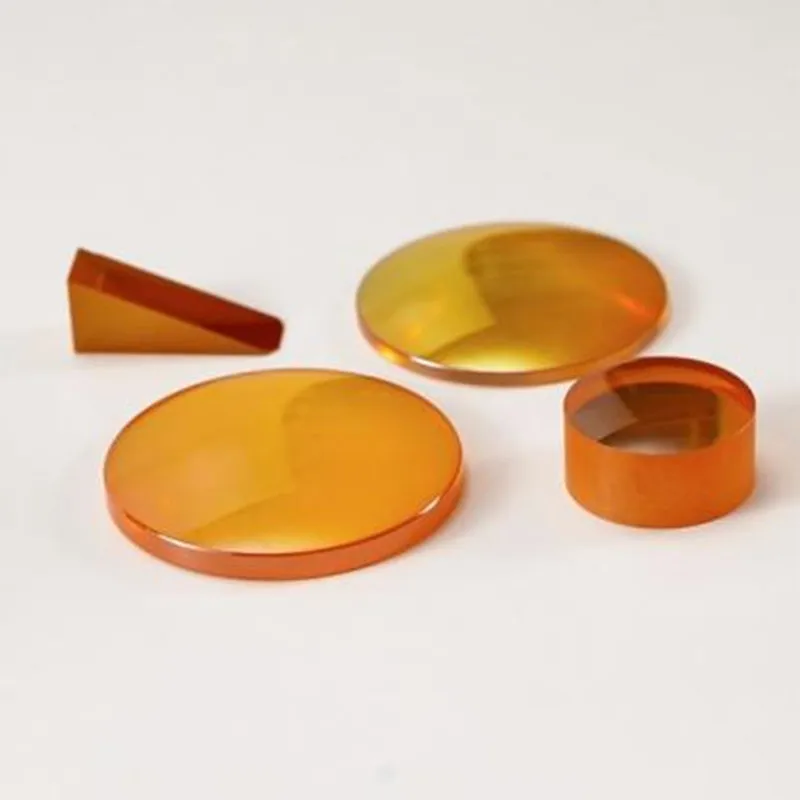

Линза из селенида цинка
Линзы из цинка селена широко применяются в промышленности обработки с использованием CO2-лазеров — для лазерного резания, гравировки, маркировки, бурения и других задач. Фокусные линзы из цинка селена от компании «Цзээтэ» доступны как отечественные, так и импортные. Их поверхность устойчива к высокой плотности мощности, сильная покрытие не отслаивается и хорошо выдерживает протирание. После двусторонней антибликовой обработки линзы достигают прозрачности до 99% в рабочем диапазоне CO2-лазера — 10,6 мкм.
Описание
маркер
Подробности
Цинк селенид обладает низкой поглощательностью в инфракрасном диапазоне и позволяет пропускать видимый свет, что делает его предпочтительным материалом для изготовления инфракрасных линз, окон, выходных соединительных зеркал и расширяющих зеркал. В высокопотужных приложениях крайне важно строго контролировать поглощение света и внутренние дефекты материала. Поэтому необходимо применять оптическую полировку, минимизирующую повреждение оптических элементов, а также использовать оптические плёнки высочайшего качества. Поглощение материала проверяют с помощью технологии измерения теплового излучения в вакууме с использованием CO2-лазера. Отдел обеспечения качества предоставляет тестирование по запросу клиента и сертифицирует указанные оптические элементы. Обычный диаметр полированных оптических элементов из цинка селенида составляет от 5 до 300 мм.Мы можем изготовить оптические элементы диаметром до 300 мм и толщиной менее 25 мм в соответствии с требованиями клиентов. Селенид цинка не обладает влагоотталкивающими свойствами и химически стабилен (за исключением случаев обработки сильными кислотами); его можно безопасно использовать в большинстве промышленных, полевых и лабораторных условий.
Линзы из цинка селена широко применяются в промышленности обработки с использованием CO2-лазеров — для лазерного резания, гравировки, маркировки, бурения и других задач. Фокусные линзы из цинка селена от компании «Цзээтэ» доступны как отечественные, так и импортные. Их поверхность устойчива к высокой плотности мощности, сильная покрытие не отслаивается и хорошо выдерживает протирание. После двусторонней антибликовой обработки линзы достигают прозрачности до 99% в рабочем диапазоне CO2-лазера — 10,6 мкм.
Продукция нашей компании разработана с учетом принципов дифракции и аберраций; в результате была создана серия изделий, позволяющих минимизировать диаметр фокусированного светового пятна при одинаковом фокусном расстоянии. Для каждого пользователя можно разработать и изготовить индивидуальные решения в зависимости от требований к фокусному расстоянию, заднему фокусному расстоянию, диаметру линзы и диаметру падающего света.
| Модель | индивидуальная |
| Размер | индивидуальный |
| Материал | селенид цинка |
Показатели продукта:
| Материал | ZnSe (селенид цинка) |
| Дизайнированная длина волны | 10,6 мкм |
| Точность фокусного расстояния | ±1% |
| Толерантность формы | +0,0/-0,1 мм |
| Толщина ±0,1 мм | |
| Форма поверхности | λ/2@632,8 нм |
| Чистота света | 40–20 |
| Полюс | <3' |
| Эффективный диаметр отверстия | >90% |
| Конечный угол | <0,2–45° |
| Покрытие | антибликовое покрытие толщиной 10,6 мкм; широкополосное антибликовое покрытие толщиной 8–14 мкм. |
Параметры продукта:
| Продукт с стандартным фокусным расстоянием | |||||
| Модель | Диаметр — мм | Фокусное расстояние (мм) | Длина волны (в микрометрах) | Толщина края (мм) | Тип лица |
| GIAI-M-D12 | 12 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | Луна |
| GIAI-M-D18 | 18 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | Луна |
| GIAI-M-D19 | 19 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | Луна |
| GIAI-M-D20 | 20 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | Луна |
| GIAI-M-D25 | 25 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2.5 | Луна |
| GIAI-M-D25.4 | 25.4 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 3 | Луна |
| GIAI-M-D30 | 30 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 3.5 | Луна |
| GIAI-M-D38.1 | 38.1 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 5 | Луна |
| GIAI-P-D12 | 12 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | Планарная выпуклость |
| GIAI-P-D18 | 18 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | Планарная выпуклость |
| GIAI-P-D19 | 19 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | Планарная выпуклость |
| GIAI-P-D20 | 20 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2 | Планарная выпуклость |
| GIAI-P-D25 | 25 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 2.5 | Планарная выпуклость |
| GIAI-P-D25.4 | 25.4 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 3 | Планарная выпуклость |
| GIAI-P-D30 | 30 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 3.5 | Планарная выпуклость |
| GIAI-P-D38.1 | 38.1 | 25.4/38.1/41/50.8/63.5/101.6/127 | 10.6 | 5 | Планарная выпуклость |
