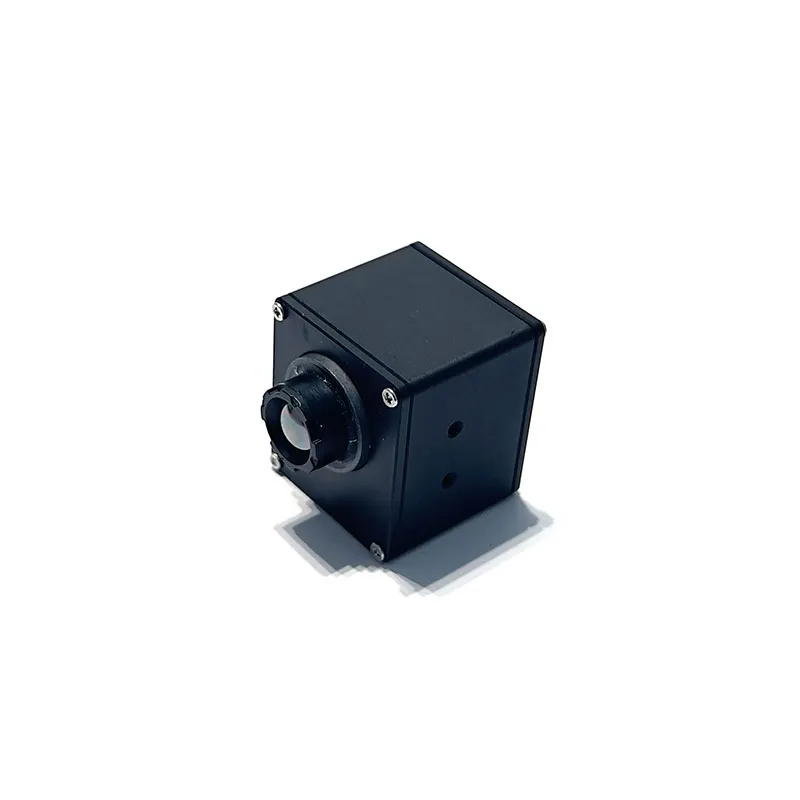

Модули-Тепловизионный инфракрасный модуль GY-M1256
Инфракрасный модуль тепловизора GY-M1256 оснащён детектором с разрешением 256×192 пикселя, высокопроизводительной схемой обработки сигнала и специализированным алгоритмом обработки изображений. Изображения отличаются высоким качеством, чёткими краями, глубиной рельефа, высокой частотой кадров и высокой точностью измерения температуры. Модуль отличается компактными размерами, низким энергопотреблением, высокой стоимостью и доступностью, а также поддерживает индивидуальную настройку.
Описание
маркер
Подробности
Инфракрасный модуль тепловизора GY-M1256 оснащён детектором с разрешением 256×192 пикселя, высокопроизводительной схемой обработки сигнала и специализированным алгоритмом обработки изображений. Изображения отличаются высоким качеством, чёткими краями, глубиной рельефа, высокой частотой кадров и высокой точностью измерения температуры. Модуль отличается компактными размерами, низким энергопотреблением, высокой стоимостью и доступностью, а также поддерживает индивидуальную настройку. Он подходит для разработки и интеграции устройств и систем тепловизионного зондирования, полных систем визуализации и фотоэлектрических систем. Применяется в таких областях, как видеонаблюдение, ночной вид с транспортных средств, интернет вещей, беспилотные летательные аппараты и промышленность 4.0.
Параметры модуля:
| Модель | GY-M1256 | |
| Термография | разрешение | 256x192 |
| Рабочий диапазон частот | 8~14µm | |
| Тип детектора | VOx | |
| Размер пикселей | 12µm | |
| NETD | ＜40mK | |
| объектив | 7mm | |
| Частота кадров детектора | 50HZ | |
| Регулировка изображения | Изображение зеркала | Слева/справа, вверх/вниз |
| Полярность | Белый лихорадок, чёрный лихорадок | |
| Псевдоколор | Желтый железный, противожелтый железный, радужный, пёстрый | |
| электронная усилительная схема | 1~4X | |
| Обработка изображений | Коррекция неоднородности, цифровое фильтрование и снижение шума, цифровое улучшение деталей | |

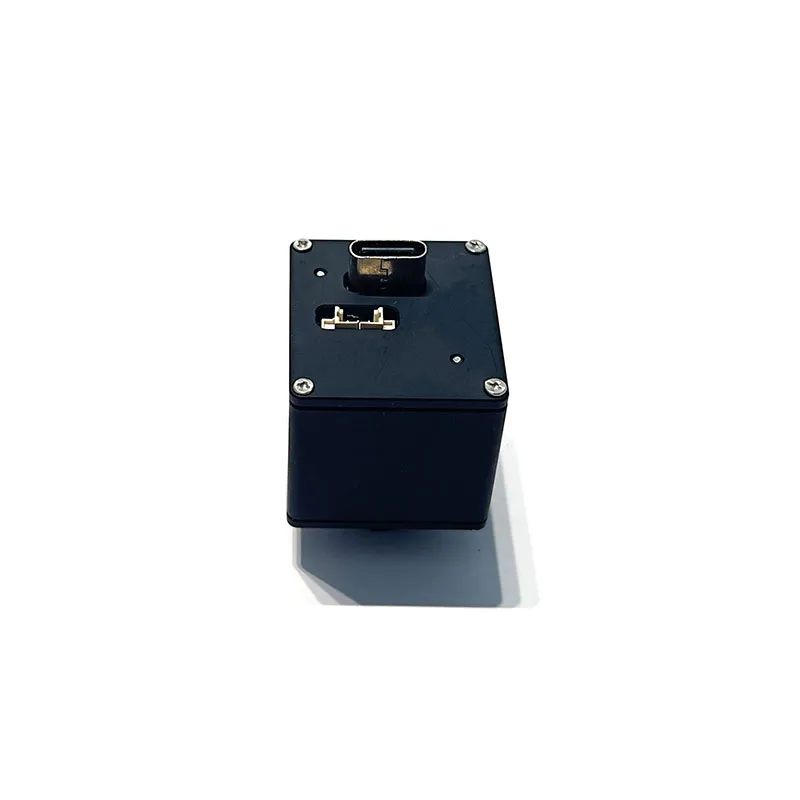

| Общее | Интерфейс вывода видео | CVBS、USB (UVC)、MIPI |
| Интерфейс связи | CVBS、USB | |
| Рабочая температура | -40°C ~ +60°C | |
| Температура хранения | -45℃ ~ +75℃ | |
| Размер | 25x27x24mm | |
| Вес | ＜12g | |
