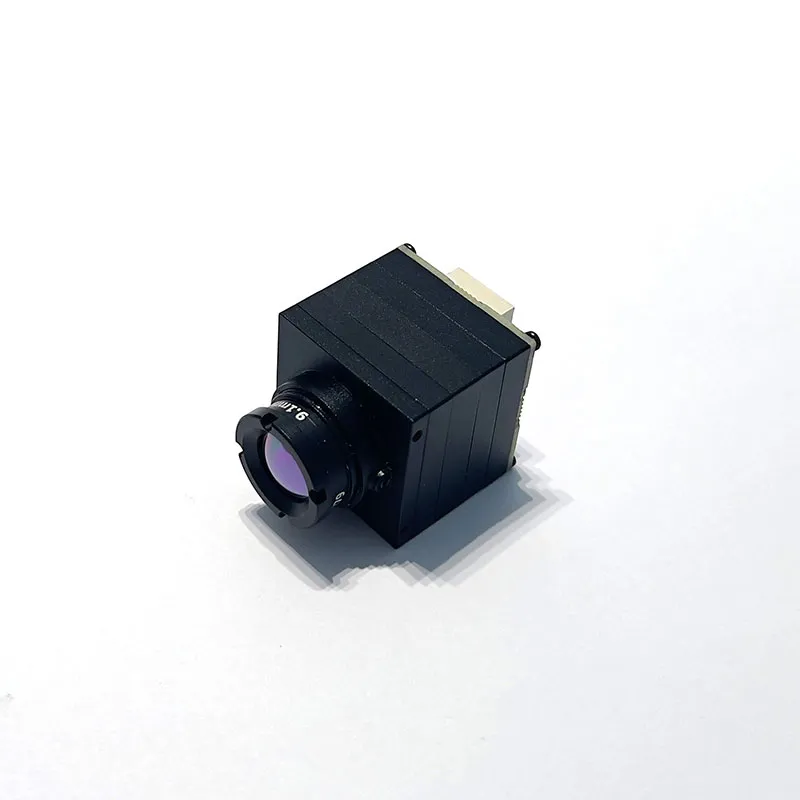

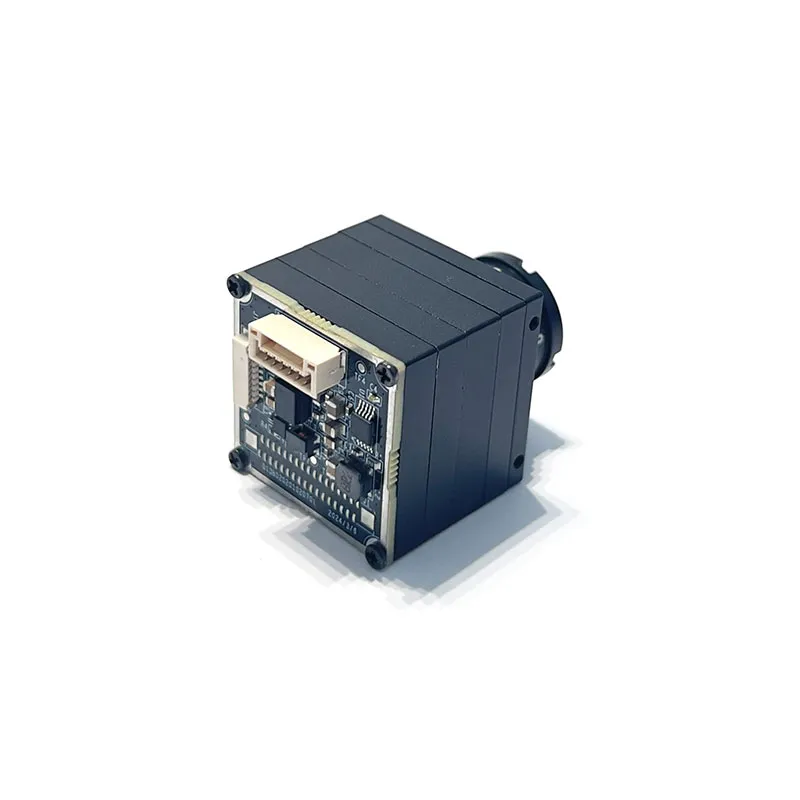

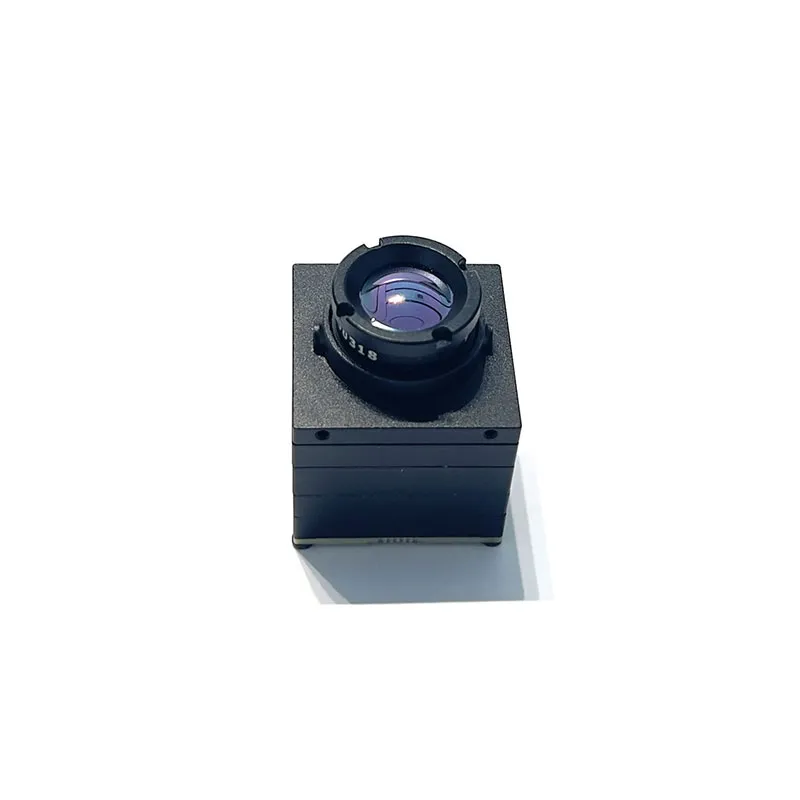

Модули-Тепловизионный инфракрасный модуль GY-M1384
Инфракрасный модуль тепловизора GY-M1384 оснащён детектором с разрешением 384×288 пикселей, высокопроизводительной схемой обработки сигнала и специализированным алгоритмом обработки изображений. Изображения отличаются высоким качеством, чёткими краями, глубиной рельефа, высокой частотой кадров и высокой точностью измерения температуры. Модуль отличается компактными размерами, низким энергопотреблением, высокой стоимостью и доступностью, а также поддерживает индивидуальную настройку.
Описание
маркер
Подробности
Инфракрасный модуль тепловизора GY-M1384 оснащён детектором с разрешением 384×288 пикселей, высокопроизводительной схемой обработки сигнала и специализированным алгоритмом обработки изображений. Изображения отличаются высоким качеством, чёткими краями, глубиной рельефа, высокой частотой кадров и высокой точностью измерения температуры. Модуль отличается компактными размерами, низким энергопотреблением, высокой стоимостью и доступностью, а также поддерживает индивидуальную настройку. Он подходит для разработки и интеграции устройств и систем тепловизионного зондирования, полных систем визуализации и фотоэлектрических систем. Применяется в таких областях, как видеонаблюдение, ночной вид на борту транспортных средств, интернет вещей, беспилотные летательные аппараты и промышленность 4.0.
Параметры модуля:
| Модель | GY-M1384 | |
| Термография | разрешение | 384x288 |
| Рабочий диапазон частот | 8~14µm | |
| Тип детектора | VOx | |
| Размер пикселей | 12µm | |
| NETD | ≤40mK | |
| объектив | Объективы диаметром 25 мм (стандартно); также доступны объективы диаметрами 6/9/11/13/15/19/35/50/75 мм. | |
| Частота кадров детектора | ≤60Hz | |
| Регулировка изображения | Изображение зеркала | Слева/справа, вверх/вниз |
| Полярность | Белый жар, чёрный жар | |
| Псевдоколор | Желтый железный, противожелтый железный, радужный, пёстрый | |
| электронная усилительная схема | 1~4X | |
| Обработка изображений | Коррекция неоднородности, цифровое фильтрование и снижение шума, цифровое улучшение деталей | |
| Общее | Интерфейс вывода видео | CVBS、USB (UVC)、BT.656 |
| Интерфейс связи | RS232 | |
| Рабочая температура | -20°C ~ +60°C | |
| Температура хранения | -45℃ ~ +85℃ | |
| Размер | 26×26×21,1 мм (без объектива и разъёма) | |
| Вес | ≤23 г (без объектива и разъёма) | |
связаться с нами
Сопутствующие популярные продукты

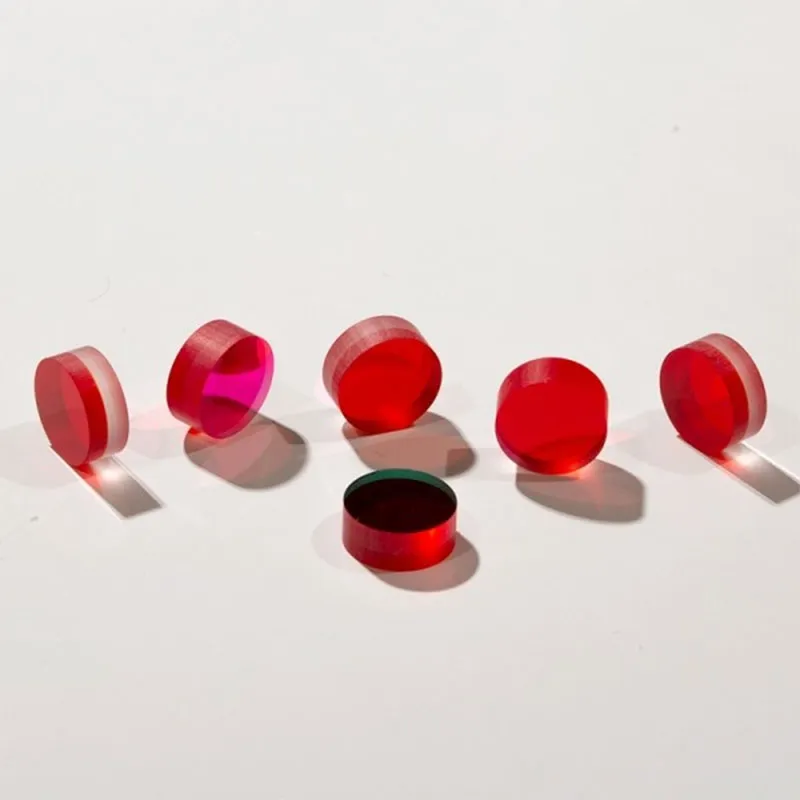

Длинноволновый пропускающий светофильтр LP650
Фильтр LP650 — это длиннооптический фильтр, позволяющий пропускать видимое и инфракрасное излучение с длиной волны не менее 650 нм, а блокирующий видимое излучение с длиной волны менее 650 нм. Основная особенность LP650 — его способность селективно пропускать определённый спектр. В оптической системе он направляет свет определённого диапазона длины волны (то есть свет с длиной волны более 650 нм) к последующим оптическим элементам или детектору, а другие диапазоны — блокирует.

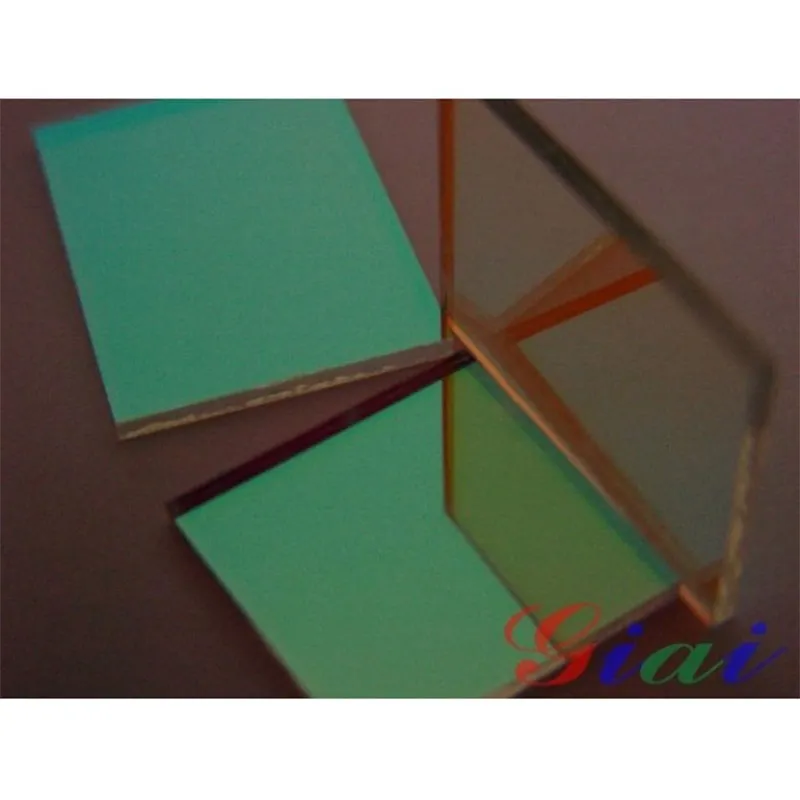

Режекторный фильтр 411 нм
Фильтр, предназначенный в первую очередь для устранения помех от основного источника света, подавления интенсивного лазера или другого источника света и обеспечения пропускания света других длины волн, способствующего нормальной работе камеры и защите глаз от ущерба, называется фильтром с отрицательным эффектом.
Модули-Тепловизионный инфракрасный модуль GY-M1640
Инфракрасный модуль тепловизора GY-M1640 оснащён детектором с разрешением 640×512 пикселей, высокопроизводительной схемой обработки сигнала и профессиональными алгоритмами обработки изображений. Изображения отличаются высоким качеством, чёткими краями, глубиной рельефа и высокой частотой кадров. Модуль обеспечивает высокую точность измерения температуры, отличается компактными размерами, низким энергопотреблением, высокой стоимостью и доступностью, а также поддерживает индивидуальную настройку.
Светопроводящий стержень из оптического стекла
Оптический призм — это прозрачное устройство, в котором может распространяться свет, обычно изготавливаемое из стекла. Поскольку его концевые поверхности не параллельны, происходит преломление света, при котором направление луча изменяется, а из-за дисперсии материала это преломление обычно зависит от длины волны. Однако иногда требуется полное отражение, а иногда направление выходящего луча не зависит от длины волны.

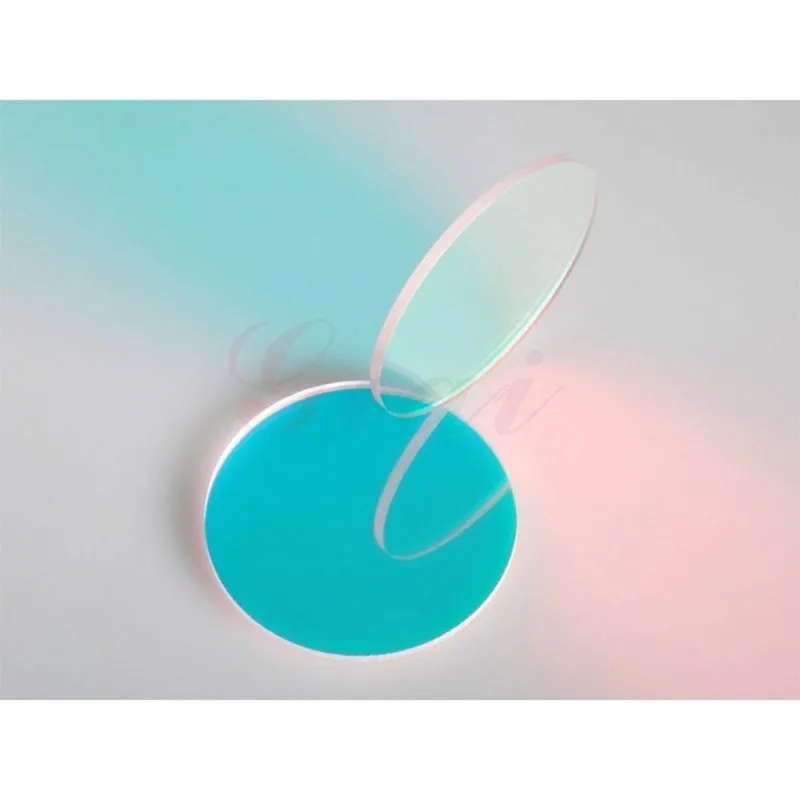

Режекторный фильтр 637 нм
Фильтр, предназначенный в первую очередь для устранения помех от основного источника света, подавления интенсивного лазера или другого источника света и обеспечения пропускания света других длины волн, способствующего нормальной работе камеры и защите глаз от ущерба, называется фильтром с отрицательным эффектом.
Объективы-Объектив для неохлаждаемого длинноволнового тепловизора, фокусное расстояние 9,1 мм
Тепловизионный объектив на основе серных материалов с длиной фокуса 9,1 mm, работающий в длинноволновом диапазоне без необходимости охлаждения; подходит для использования с инфракрасными детекторами размером 640×512 пикселей и 12 мкм. Размеры разъемов: M34×0,75 mm. Возможна индивидуальная настройка продукта.

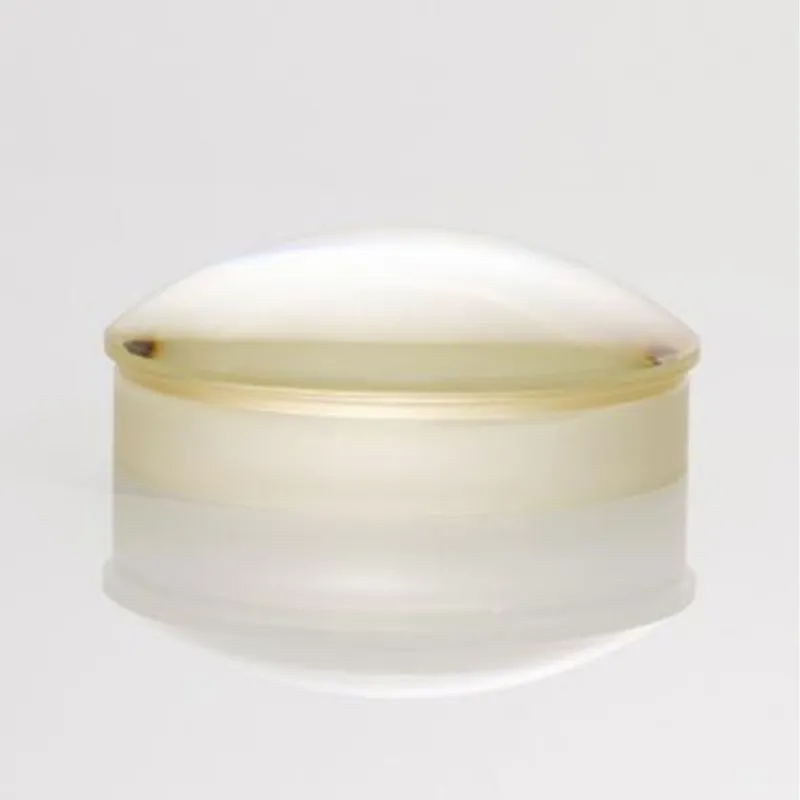

Линзовая группа для фокусировки RGB в микропроекторах
Группа фокусирующих линз RGB для миниатюрных проекторов — это сложная оптическая система, специально разработанная для миниатюрных проекционных устройств. Она обеспечивает точное фокусирование трёх цветовых компонент — красного (R), зелёного (G) и синего (B) света, что гарантирует чёткость изображения, точность цвета и высокое разрешение. Как правило, такая система состоит из множества линз различных типов — двойных выпуклых, плоских выпуклых, двойных вогнутых, плоских вогнутых, асферических и других — и предназначена исключительно для миниатюрных проекторов.
Многоцветный флуоресцентный двухполосный светофильтр BP494+656
Полосовой светофильтр BP494-656 представляет собой двухполосный фильтр, обеспечивающий высокоэффективное пропускание в широком диапазоне сине-зелёного света и в области красного света. Его спектральные характеристики оптимально адаптированы для различных экспериментов в области наук о жизни, таких как микроскопия многоцветной флуоресценции или проточная цитометрия, соответствующих медицинским аналитическим диапазонам.

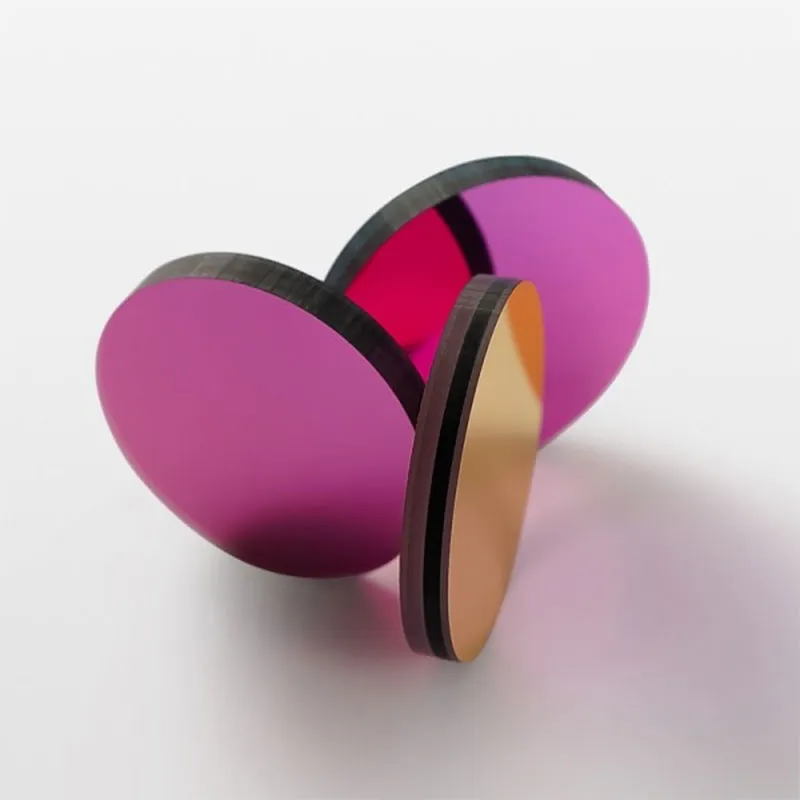

Ультрафиолетовый узкополосный светофильтр
Ультрафиолетовые фильтры с узким спектральным диапазоном (200–400 нм) соответствуют требованиям отечественных производителей оборудования по таким параметрам, как точность определения длины волны, точность полосы полосы, коэффициент формы волны (степень прямоугольности) и максимальная прозрачность света.
Полосовой светофильтр BP532 для косметологических аппаратов
Полосовой светофильтр BP532 — это широкополосный оптический элемент, основным пропускаемым цветовым диапазоном которого является желто-зеленый свет. Для более полного охвата данного широкого спектрального диапазона в продукте применена расширенная широкополосная конструкция, что позволяет использовать его в различных медицинских микроскопах для исследовательского наблюдения (образцы с широкополосной спектральной информацией), спектральном анализе, а также фото- и видеосъемке.
Широкополосный светофильтр NBP850 для биометрической идентификации
Фильтр узкого полосового диапазона NBP850 предназначен для работы в ближнем инфракрасном диапазоне на длине волны 850 нм. Поскольку этот диапазон широко используется в приложениях биометрического распознавания, его также называют фильтром для биометрии. Фильтр позволяет пропускать свет вблизи длины волны 850 нм, блокируя излучение других диапазонов.

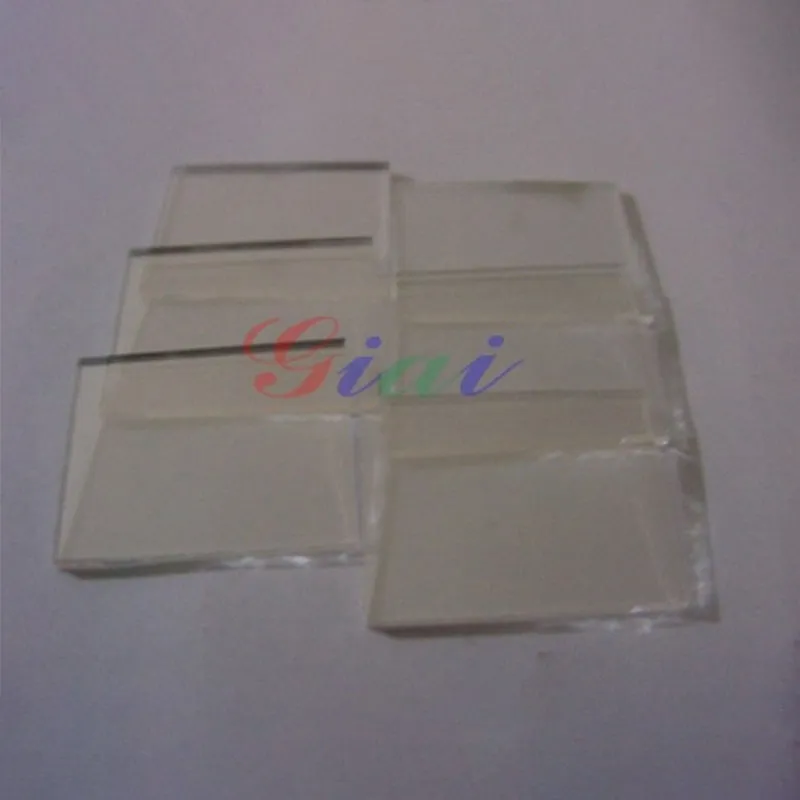

Широкополосный светоделитель для диапазона 550–900 нм
Спектральный фильтр — это оптический пластина, на поверхности которого нанесён полупрозрачный зеркальный слой, способный разделять луч света на два или более луча. Он отражает часть падающего света, поглощает незначительную долю и пропускает оставшуюся энергию. У спектрального фильтра выраженная нейтральная цветовая характеристика.

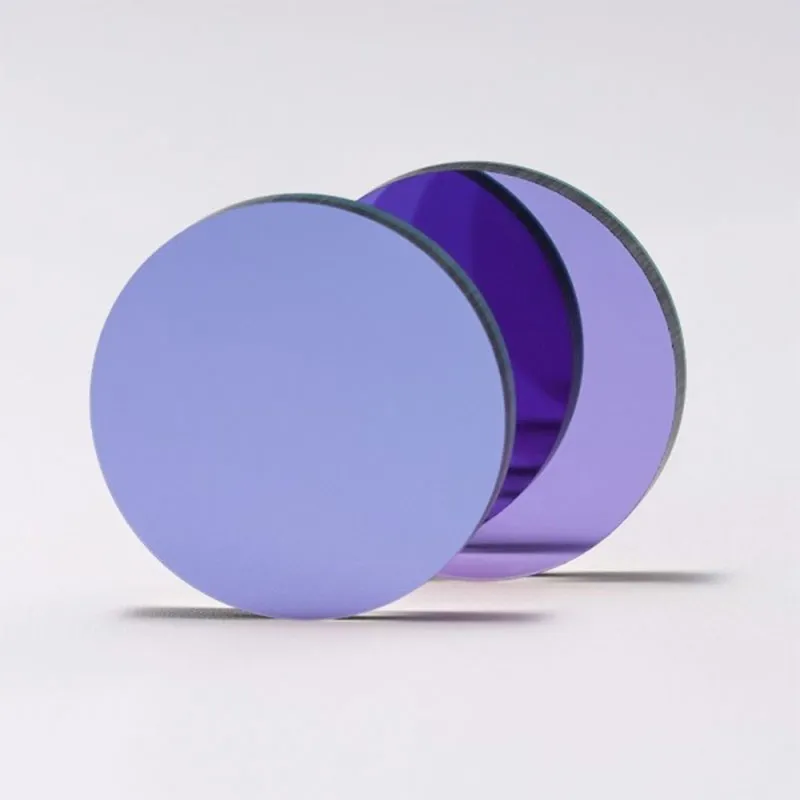

Узкополосный светофильтр NBP405 для трёхмерного сканирования полости рта
Фильтр с узким диапазоном пропускания (NBP405nm) представляет собой оптический элемент, предназначенный для извлечения фиолетового света при определенной рабочей длине волны 405 нм. В процессе трехмерного сканирования полости рта этот фильтр позволяет оптимизировать распределение длины волн сканирующего излучения, что повышает чёткость и контрастность получаемых изображений, обеспечивая более точное воспроизведение структуры и формы внутренних органов полости рта.

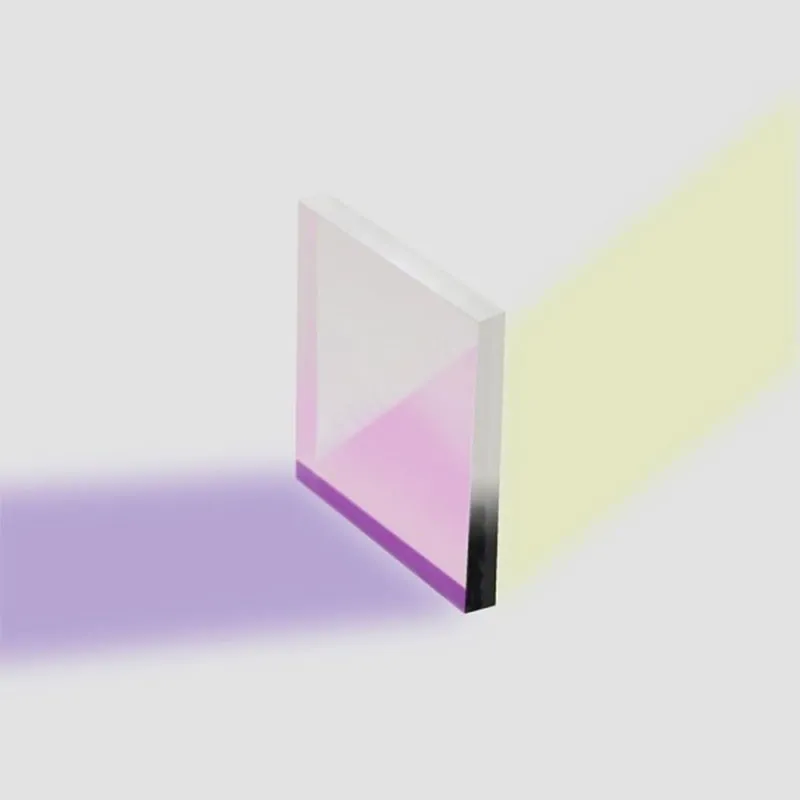

Флуоресцентное дихроичное зеркало, пропускающее синий, отражающее зелёный
Диапазонный зеркало с прозрачным синим и отражающим зелёным светом — это оптический спектральный элемент, предназначенный для пропускания синего света и отражения зелёного при угле 45°. Оно обеспечивает высокую прозрачность в диапазоне синего света 440–480 нм и эффективно отражает зелёный свет выше 500 нм.

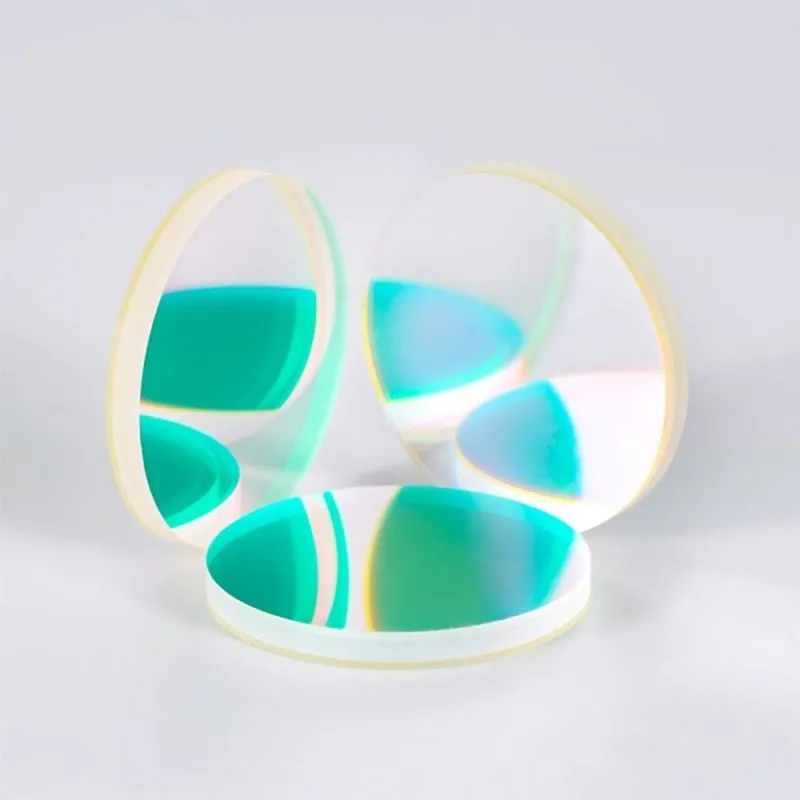

Узкополосный светофильтр NBP550 для стоматологии
