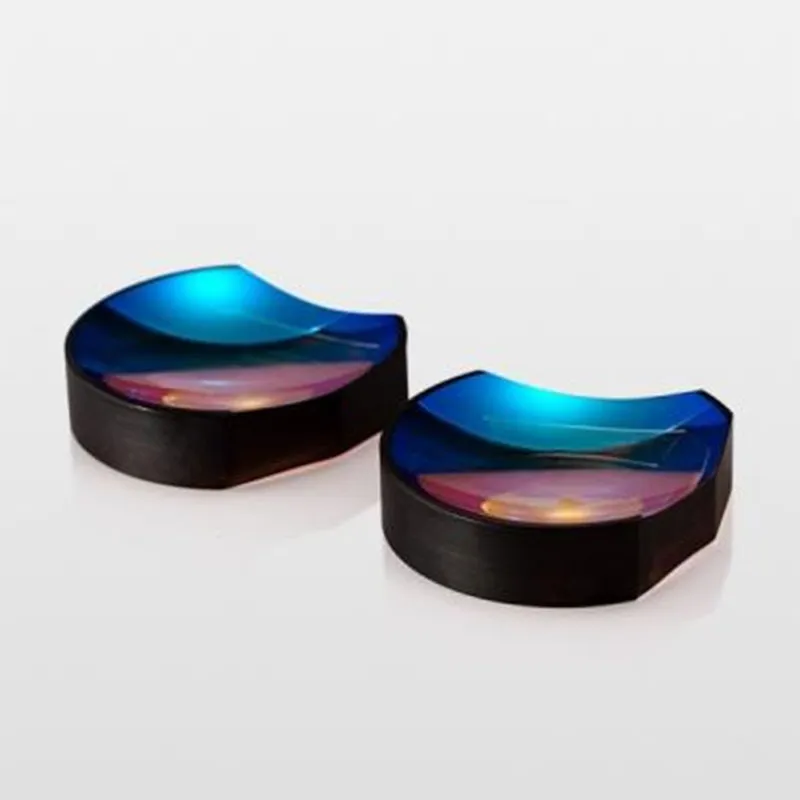

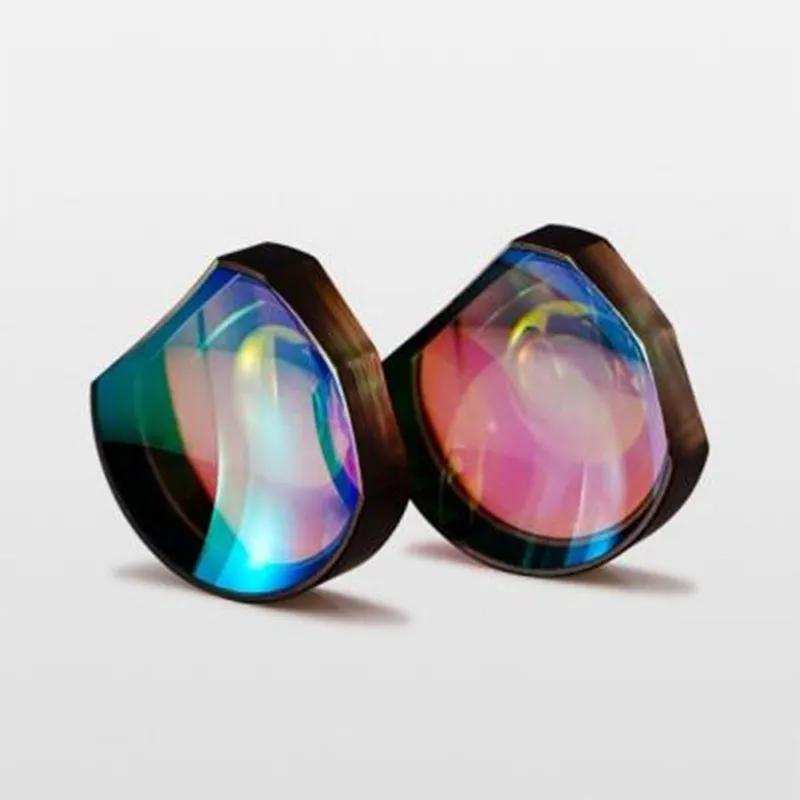

Плосковогнутая линза
Планарно-вогнутые линзы преобразуют параллельный пучок света в рассеянный, который затем фокусируется в точке, соответствующей виртуальному фокусу линзы, где фокусное расстояние отрицательно. Одна из поверхностей линзы плоская, а другая — вогнутая. Из этой точки рассеивается коллимированный пучок, что позволяет использовать такие линзы в галилиевских расширителях.
Описание
маркер
Подробности
Планарно-вогнутые линзы преобразуют параллельный пучок света в рассеянный, который затем фокусируется в точке, соответствующей виртуальному фокусу линзы, где фокусное расстояние отрицательно. Одна из поверхностей линзы плоская, а другая — вогнутая. Из этой точки рассеивается коллимированный пучок, что позволяет использовать такие линзы в галилиевских расширителях. При применении вогнутая поверхность направляется к падающему свету, а плоская — к плоскости фокусировки. Благодаря отрицательному фокусному расстоянию и отрицательной сферической аберрации планарно-вогнутые линзы способны компенсировать аберрации других линз в системе.
| Модель | индивидуальная |
| Размер | индивидуальный |
| Материал | оптическое стекло |
Типы стандартных моделей (данные для справки):

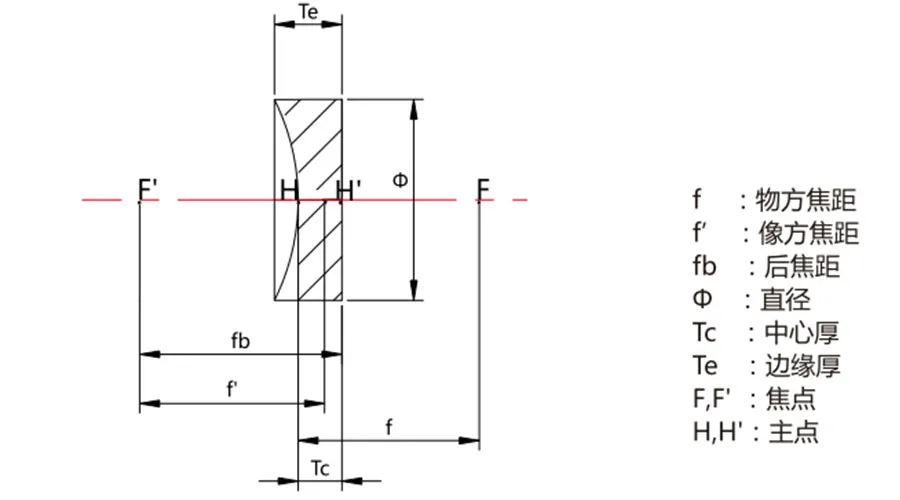

| Диаметр (мм) | Фокус (мм) | Последующая фокусировка (мм) | Толщина центра (мм) | Толщина края (мм) | Радиус кривизны (мм) |
| 9.0 | -27.0 | -28.3 | 2.0 | 2.7 | -13.9 |
| 12.7 | -25.0 | -27.0 | 3.0 | 4.7 | -12.9 |
| 12.7 | -30.0 | -32.0 | 3.0 | 4.4 | -15.4 |
| 12.7 | -50.0 | -52.3 | 3.5 | 4.3 | -25.7 |
| 25.0 | -75.0 | -77.3 | 3.5 | 5.6 | -38.6 |
| 25.4 | -50.0 | -52.3 | 3.5 | 6.9 | -25.7 |
| 25.4 | -75.0 | -77.3 | 3.5 | 5.6 | -38.6 |
| 25.4 | -100.0 | -102.6 | 4.0 | 5.6 | -51.5 |
| 50.8 | -100.0 | -102.6 | 4.0 | 10.7 | -51.5 |
| 25.0 | -150.0 | -125.6 | 4.0 | 8.3 | -77.2 |
Показатели продукта:
| Фокусное расстояние | ±1% |
| Толщина | ±0,02 мм |
| Толерантность размера | ±0,02 мм |
| Тип лица | входящий (10) |
| Качество поверхности | 40/20 или выше |
| Эксцентричность | <3 ар.мин |
Параметры продукта:
| Материал | K9, оптическое стекло, ультрафиолетовый кварц, фторид кальция и другие материалы. |
| Фокусное расстояние (f) | ±2%@587.6nm |
| Толерантность размеров | -0.05~0.1□mm |
| Толерантность по центральной толщине | ±0.03~0.1mm |
| Центральный отклон | 30"~3’ |
| диафрагма | 1~5 |
| Локальная диафрагма | 0.2~0.5 |
| Гладкость поверхности | 60-40,□40-20 |
| Апертура для прохождения света | >90% |
| Покрытие | Фильм для усиления прозрачности |
Теги: плоская вогнутая линза
связаться с нами
Сопутствующие популярные продукты

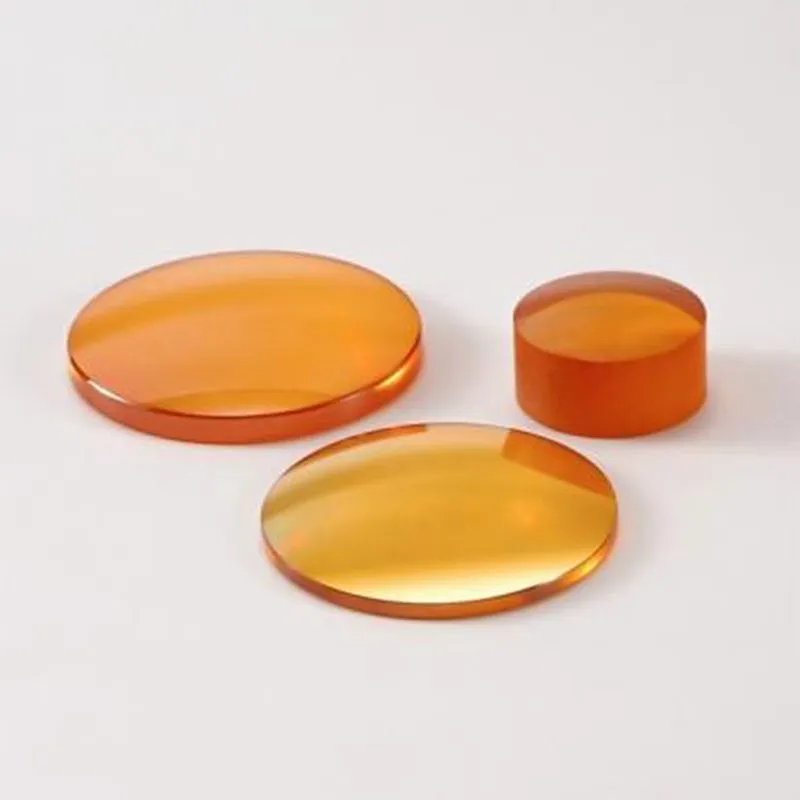

Линза из селенида цинка
Линзы из цинка селена широко применяются в промышленности обработки с использованием CO2-лазеров — для лазерного резания, гравировки, маркировки, бурения и других задач. Фокусные линзы из цинка селена от компании «Цзээтэ» доступны как отечественные, так и импортные. Их поверхность устойчива к высокой плотности мощности, сильная покрытие не отслаивается и хорошо выдерживает протирание. После двусторонней антибликовой обработки линзы достигают прозрачности до 99% в рабочем диапазоне CO2-лазера — 10,6 мкм.

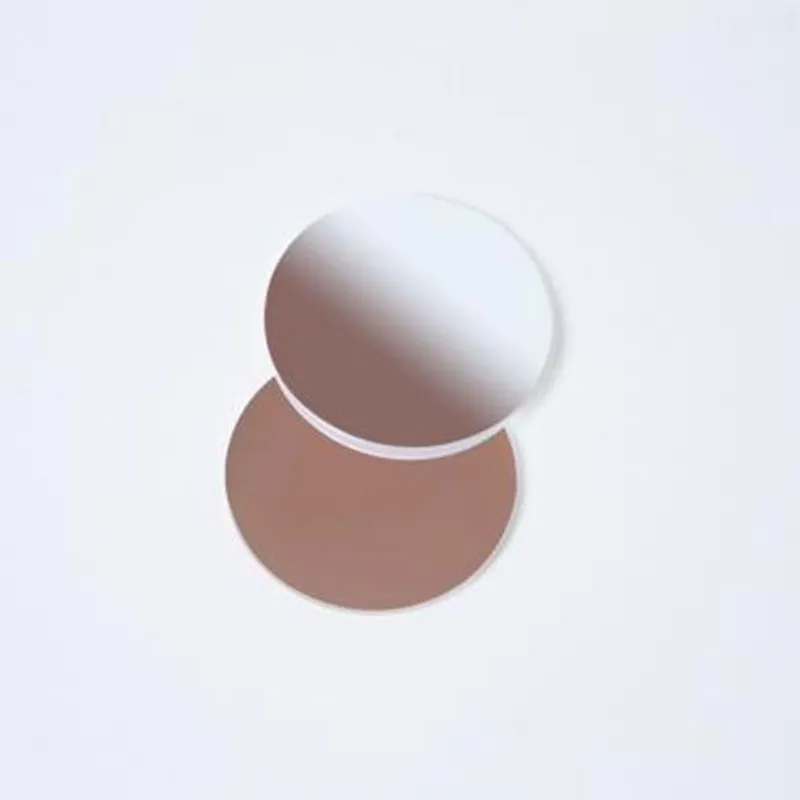

Узкополосный инфракрасный светофильтр NBP970 для машинного зрения
Фильтр NBP970 для узкополосного инфракрасного диапазона — это высокопроизводительный оптический элемент, предназначенный для фильтрации в ближнем инфракрасном диапазоне с узким полосовым шириной 970 нм и разработанный для точного разделения и пропускания инфракрасного излучения. Благодаря передовой технологии интерференционной покрытия и высокоточной обработке фильтр обладает отличными оптическими характеристиками и стабильностью, отличается высокой прозрачностью, высокой устойчивостью к помехам и минимальной цветовой искажённостью.

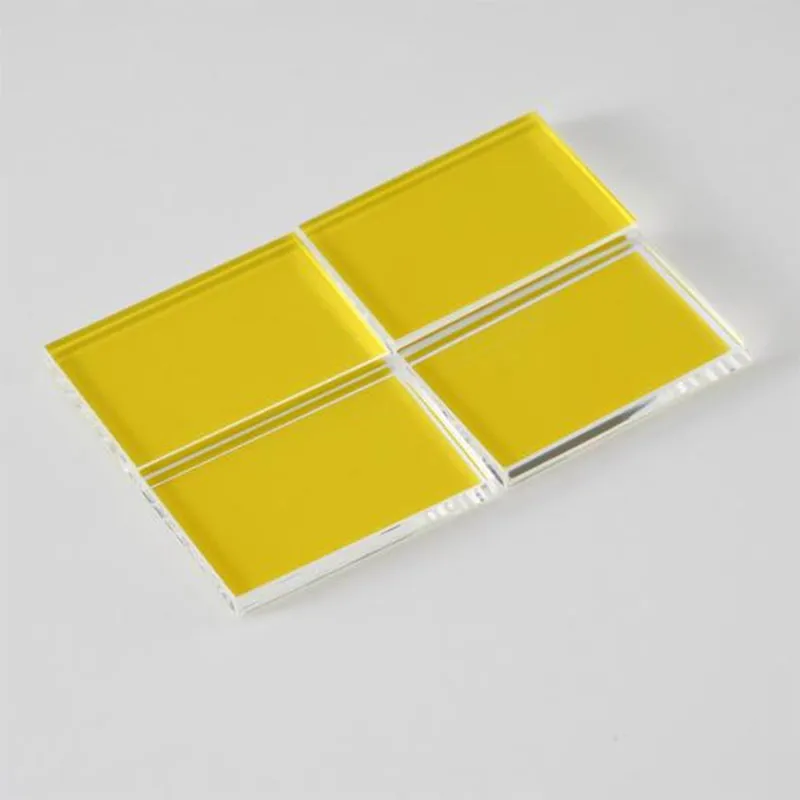

Длинноволновый пропускающий светофильтр LP550 для IPL-эпиляции
Фильтр LP550 — это длиннооптический фильтр, который позволяет пропускать свет с длиной волны более 550 нм (нанометров) и блокирует свет, короче этого длины волны. Он изготовлен из оптически чистого стекла, например K9 или BK7. Поверхность фильтра имеет гладкость, соответствующую третьему уровню по китайскому стандарту или стандарту США 40-20, что обеспечивает эффективную передачу света и минимизирует рассеяние.
Объективы-Объектив для неохлаждаемого длинноволнового тепловизора, фокусное расстояние 50 мм
Тепловизионный объектив на основе серных материалов с длиной фокуса 50 mm, работающий в длинноволновом диапазоне без необходимости охлаждения; подходит для использования с инфракрасными детекторами размером 640×512 пикселей и диапазоном длин волн 5–12 мкм. Размеры разъема: M34×0,75. Продукт может быть изготовлен по индивидуальным заказам.

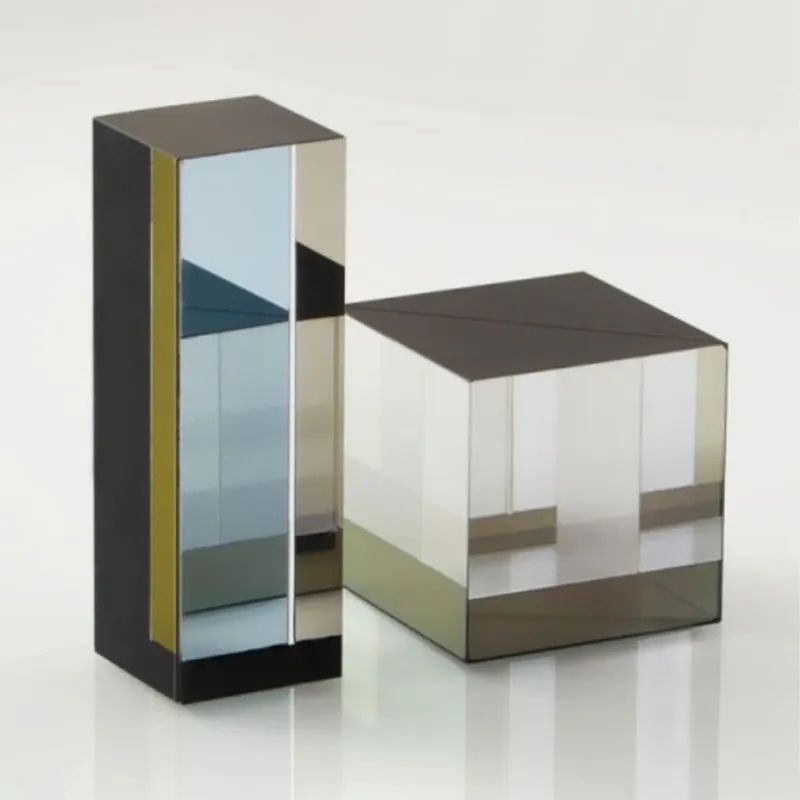

Светоделительная призма
Спектральный призм — это важный оптический элемент, применяемый в научных исследованиях, промышленном производстве и повседневной жизни. Его принцип основан на дисперсии света, обусловленной различиями в длине волны. Когда белый свет проходит через спектральный призм, он дисперсируется: свет с разной длиной волны, распространяясь в среде, из-за зависимости скорости света от длины волны, преломляется под разными углами, что приводит к разделению цветов.

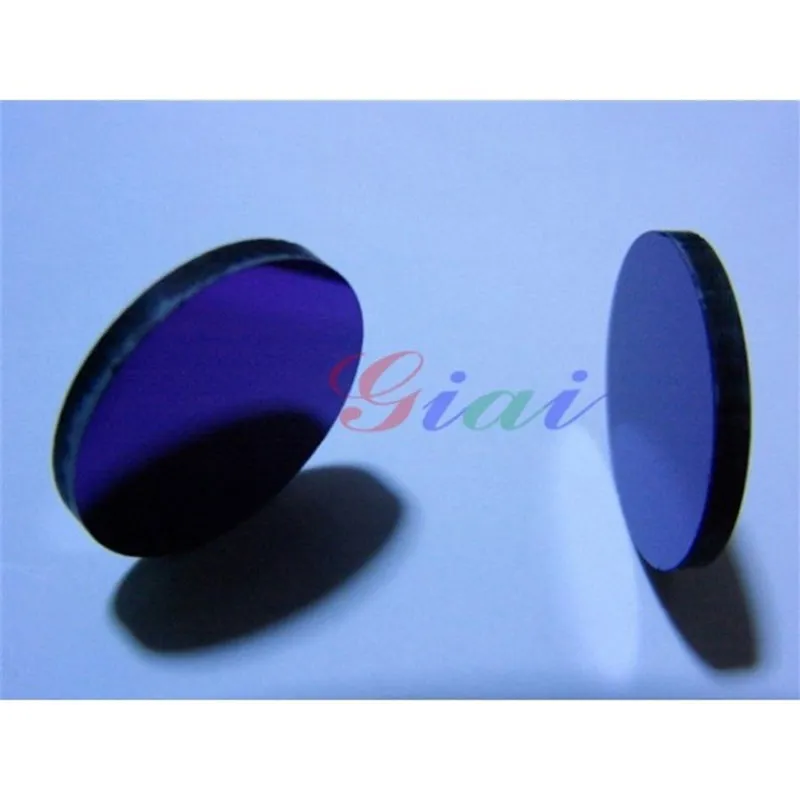

Светофильтр для УФ-энергометра
Характеристики продукта: фильтры для измерителей ультрафиолетовой энергии, ультрафиолетовые фильтры, фильтры для УФ-излучения, фильтры типа UV Nd. Подходит для различных ультрафиолетовых измерителей энергии, производимых в Германии, США, на Тайване и в Китае (например: UV-Integrator, UV integrator140, UV POWERMAP, UVICURE PLUS, UVIRAD).
Модули-Тепловизионный инфракрасный модуль GY-M1384
Инфракрасный модуль тепловизора GY-M1384 оснащён детектором с разрешением 384×288 пикселей, высокопроизводительной схемой обработки сигнала и специализированным алгоритмом обработки изображений. Изображения отличаются высоким качеством, чёткими краями, глубиной рельефа, высокой частотой кадров и высокой точностью измерения температуры. Модуль отличается компактными размерами, низким энергопотреблением, высокой стоимостью и доступностью, а также поддерживает индивидуальную настройку.

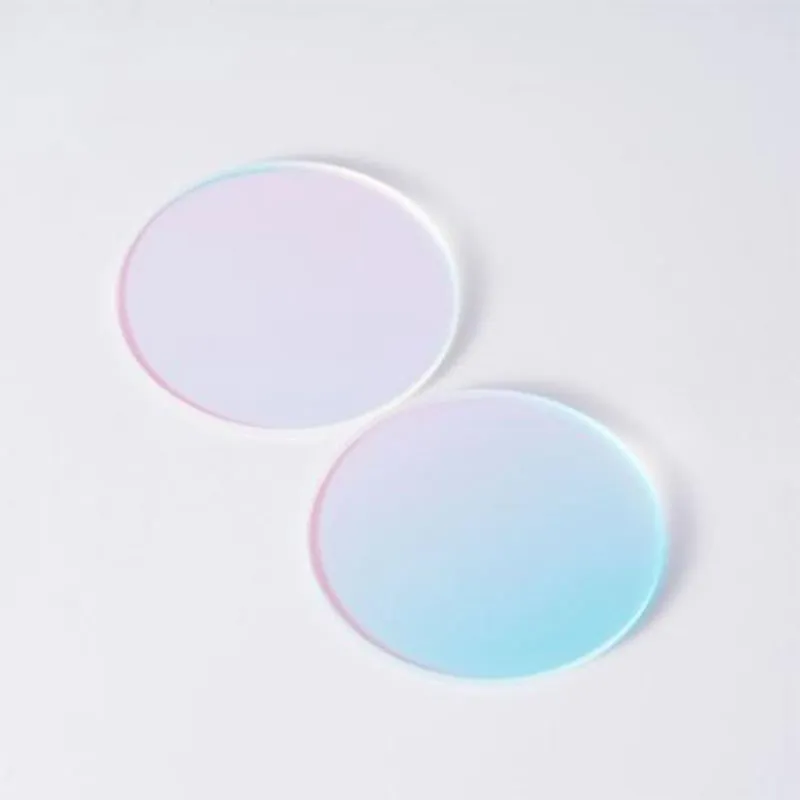

Инфракрасный отсекающий светофильтр IR-Cut 650
Фильтр IR Cut Filter 650 (SP650) — это оптический фильтр коротких волн, предназначенный для блокировки инфракрасного излучения. Он обеспечивает высокую прозрачность в диапазоне видимого света и высокую степень блокировки в ближнем и дальнем инфракрасном диапазонах. Устройство широко применяется в фильтрах для дронов, системах видеонаблюдения и других областях, где требуется подавление инфракрасных помех.

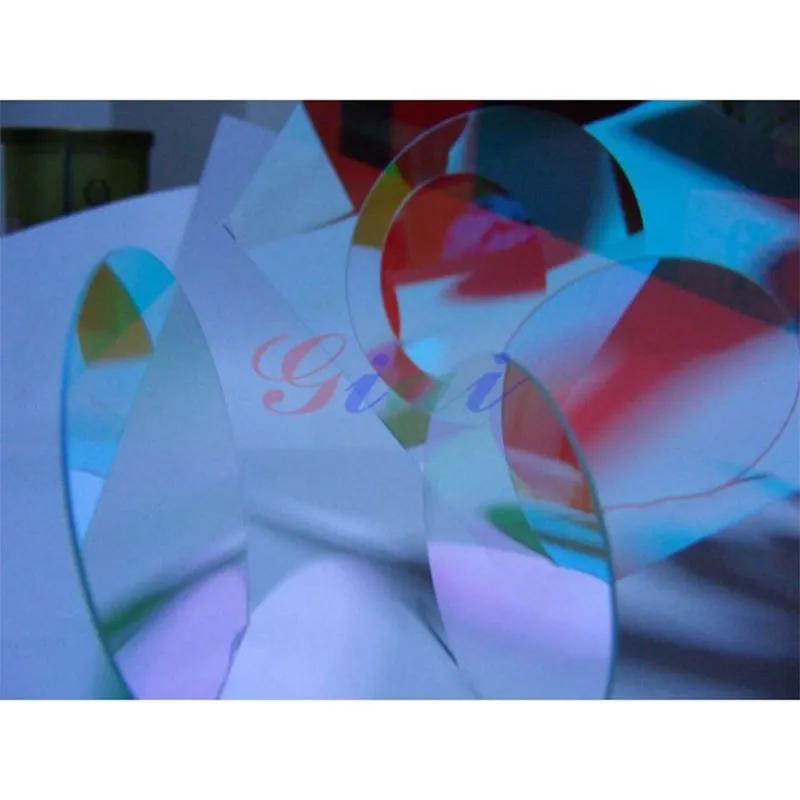

Поляризатор для длины волны 650 нм
Поляризационный фильтр, также известный как поляризационная лента или поляризационная пластина, сокращённо — ПЛ-фильтр, — это специальный фильтр, отбирающий свет в определённом направлении. Он широко используется в цветной и чёрно-белой фотографии для устранения или снижения ярких отражений от неметаллических поверхностей, тем самым минимизируя или устраняя световые пятна. Поляризационные фильтры делятся на линейные (ПЛ-фильтры) и круговые (КП-фильтры, или кольцевые поляризационные фильтры).
Полосовой светофильтр BP550 для биосенсоров
BP550 — это высокопроизводительный полосовой светофильтр, специально разработанный для центральной длины волны 550 нм. Благодаря исключительно высокому пиковому пропусканию (>92%) и глубокому заграждению (<0,1%), он обеспечивает мощный выходной сигнал в целевом диапазоне и эффективно подавляет фоновые шумы от ультрафиолетового, синего и инфракрасного паразитного излучения. Конструкция с шириной полосы 40 нм делает его идеальным решением для применений, требующих высокого отношения сигнал/шум и превосходной световой эффективности.

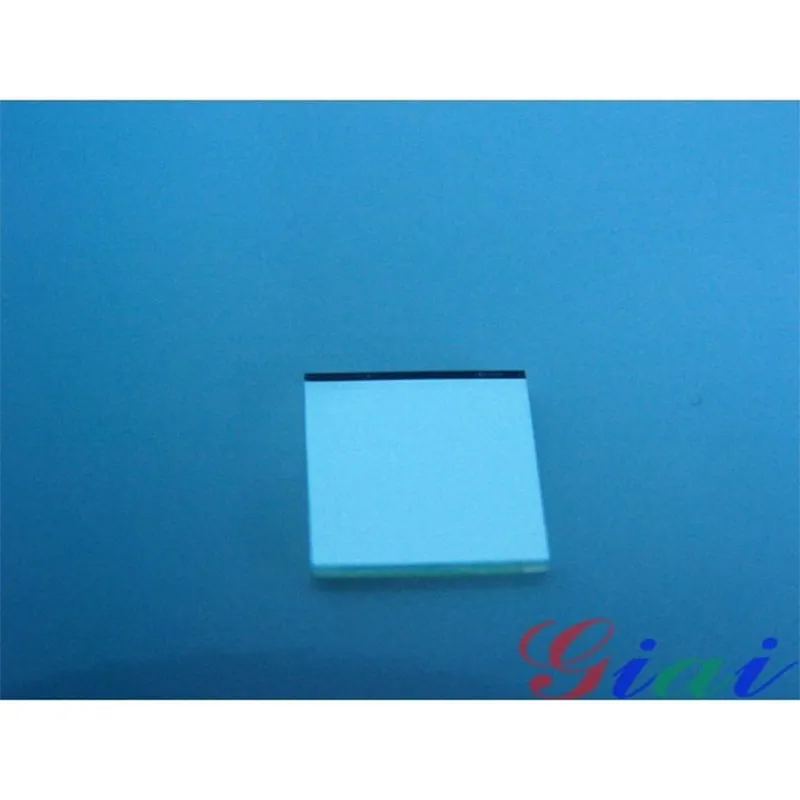

Длинноволновый пропускающий светофильтр LP900
Фильтр LP900 — это длинноволновой инфракрасный фильтр, предназначенный для обработки инфракрасного излучения выше 900 нм и одновременного блокирования света ниже 900 нм. Он эффективно блокирует видимый свет на длине волны 900 нм и часть инфракрасного излучения. Фильтры LP900 от компании Jiete отличаются высокой крутой степенью блокировки, высокой пропускной способностью и высокой плотностью фонового излучения.

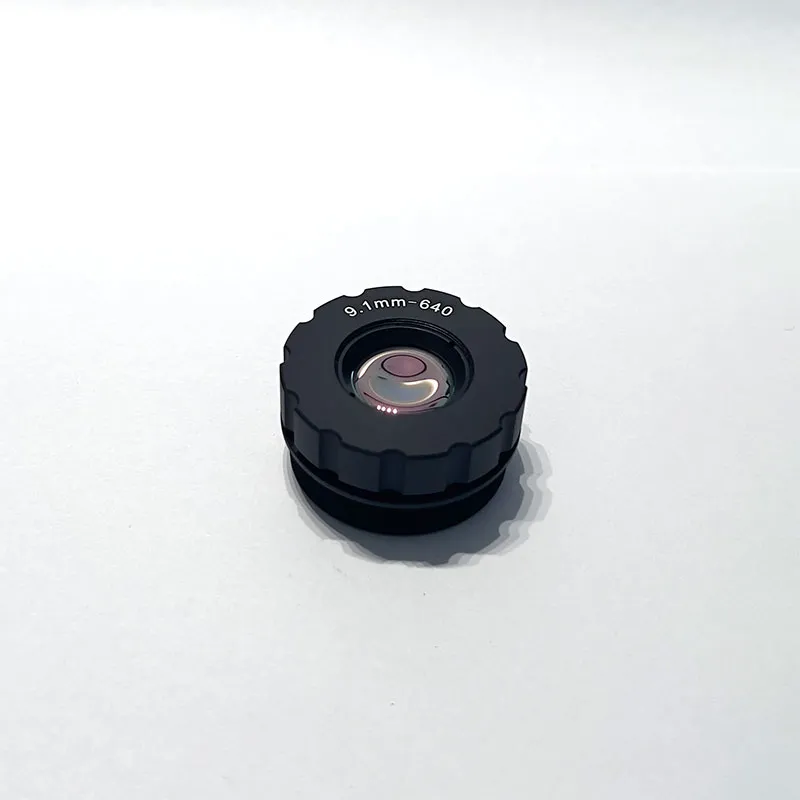

Объективы-Объектив для неохлаждаемого длинноволнового тепловизора, фокусное расстояние 9,1 мм
Тепловизионный объектив на основе серных материалов с длиной фокуса 9,1 mm, работающий в длинноволновом диапазоне без необходимости охлаждения; подходит для использования с инфракрасными детекторами размером 640×512 пикселей и 12 мкм. Размеры разъемов: M34×0,75 mm. Возможна индивидуальная настройка продукта.
Асферическая линза для точечно-матричного лазера в косметологии
Лазерная асферикальная линза для матричного лазерного ухода — это высокопроизводительный оптический компонент, специально разработанный для аппаратов матричного лазерного ухода. Она включает высокоточную асферикульную линзу, оконную пластину и зеркало, обеспечивающие эффективную и стабильную оптическую систему.

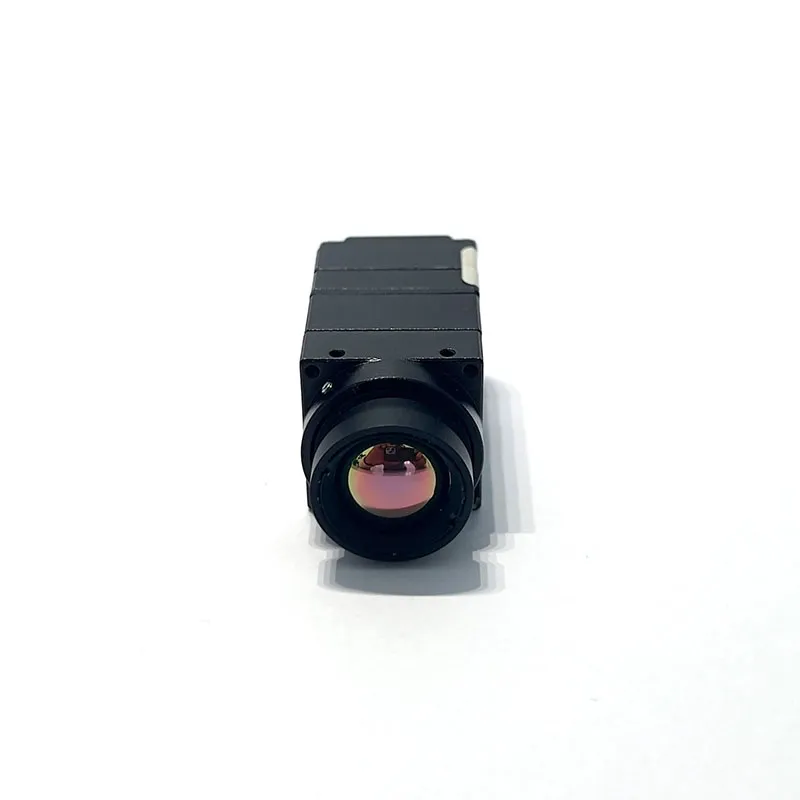

Модули-Тепловизионный инфракрасный модуль GY-C1384
Инфракрасный тепловизионный модуль GY-C1384 оснащён детектором с разрешением 384×288 пикселей, высокопроизводительной схемой обработки сигнала и специализированным алгоритмом обработки изображений. Изображения отличаются высоким качеством, чёткими краями, глубиной рельефа и высокой частотой кадров. Модуль обеспечивает высокую точность измерения температуры, отличается компактными размерами, низким энергопотреблением, высокой стоимостью и доступностью, а также поддерживает индивидуальную настройку.
Поляризационный фильтр
Поляризационный фильтр, также известный как поляризационная линза, поляризационная пластина или просто PL-фильтр, — это специальный фильтр, отбирающий свет в определённом направлении. Он широко используется в цветной и чёрно-белой фотографии для устранения или снижения ярких отражений от неметаллических поверхностей, тем самым минимизируя или устраняя световые пятна. Существует два типа поляризационных фильтров: линейный (PL) и круговой (CPL, или кольцевой).

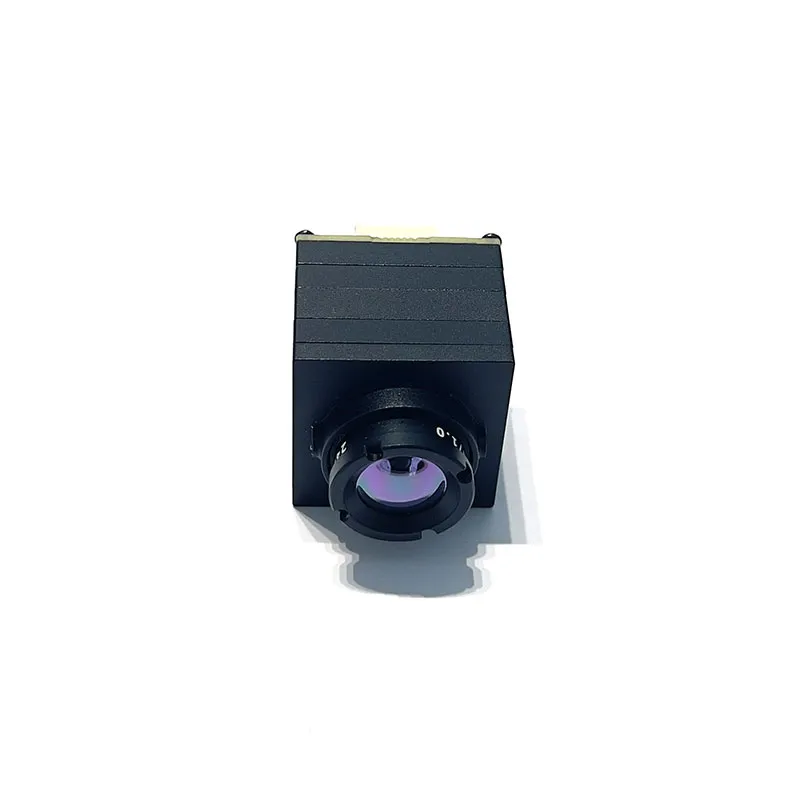

Модули-Тепловизионный инфракрасный модуль GY-M1640
