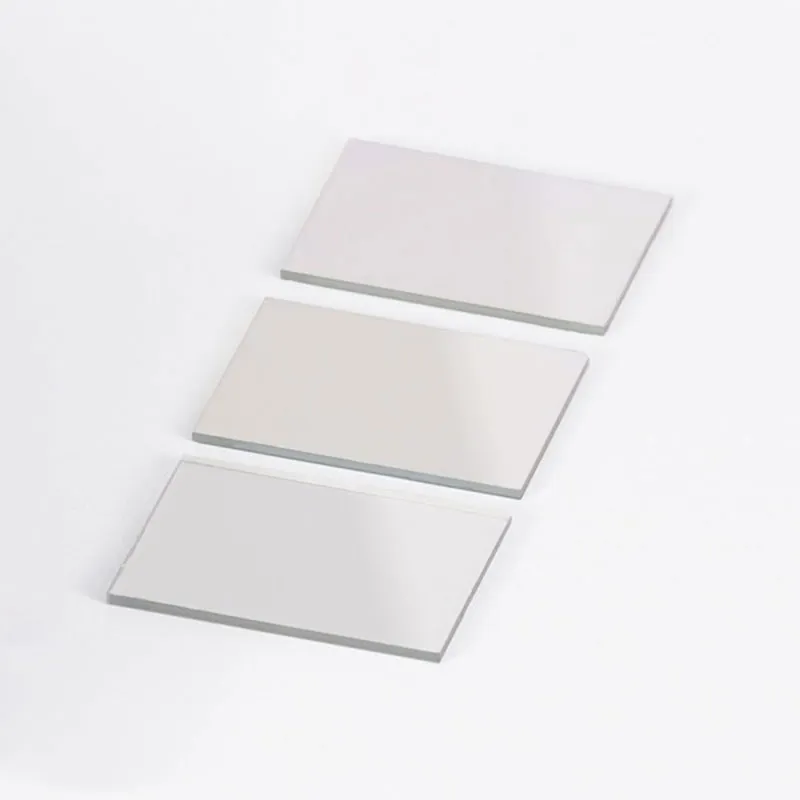

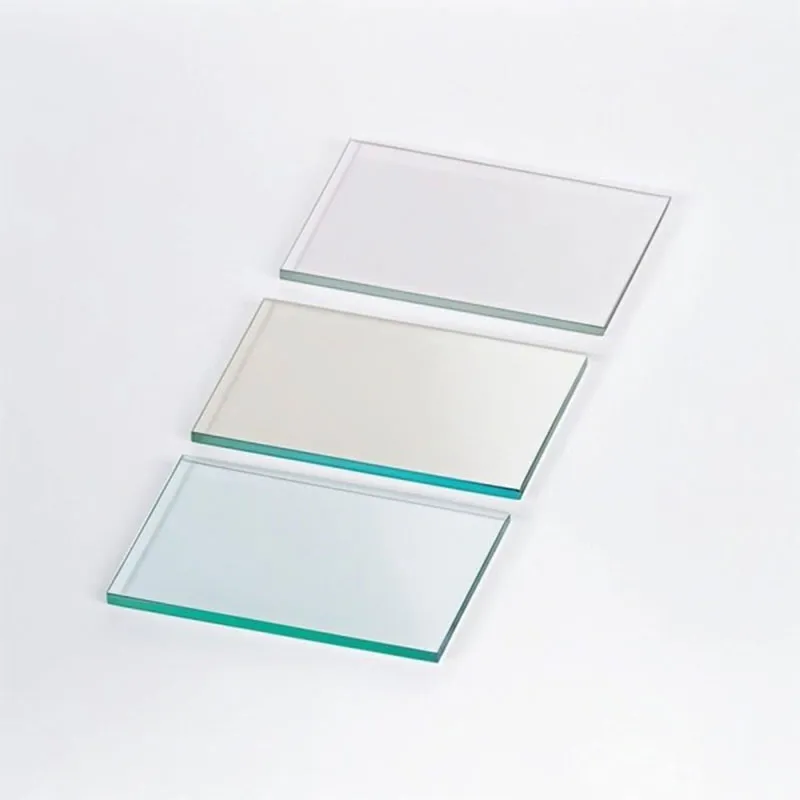

Стеклянный поляризатор
Стеклянный поляризатор — это функциональный элемент, использующий оптические материалы для поляризации и фильтрации света, широко применяемый в оптических приборах, технологиях отображения, фотооборудовании и других областях. Его основная функция — преобразование естественного света (неполяризованного) в поляризованный или выборочное пропускание поляризованного света определённого направления с помощью специальной структуры.
Описание
маркер
Подробности
Стеклянный поляризатор — это функциональный элемент, использующий оптические материалы для поляризации и фильтрации света, широко применяемый в оптических приборах, технологиях отображения, фотооборудовании и других областях. Его основная функция — преобразование естественного света (неполяризованного) в поляризованный или выборочное пропускание поляризованного света определённого направления с помощью специальной структуры. Ключевым элементом стеклянного поляризатора является его поляризационный функциональный слой, который обеспечивает поляризацию путём контроля направления колебаний света.
| Модель | индивидуальная |
| Размер | индивидуальный |
| Материал | индивидуальный |
Основная структура стеклянного поляризатора
Склянные поляризационные пластины обычно изготавливают из оптического стекла (например, K9-стекла, расплавленного кварца и т.д.) и отличаются высокой прозрачностью (≥90%), высокой плоскостью поверхности (Ra ≤ 1 нм), устойчивостью к износу и стабильными оптическими характеристиками. Они обеспечивают физическую опору и служат основой для оптического пути. Что касается функциональных покрытий, то с помощью вакуумной технологии нанесения — таких как магнитно-контролируемое распыление, испарение электронным лучом или ионный покрытие — на поверхность стекла наносят многослойные нанопленки. Эти пленки могут содержать двуцветные материалы (например, металлические наночастицы, йодиды, ориентированные слои жидкокристаллических молекул) или реализовывать поляризационную функцию за счёт интерференционного эффекта многослойных пленок. В частности, их можно разделить на два типа!
Два типичных технических подхода:
Дихроические плёнки: плёнки, осаждённые с иодидами (например, иодидом сульфата кинина) или нанопроводами металлов (например, нанопроводами серебра или золота), которые поглощают свет в определённых направлениях и позволяют пропускать только свет, проходящий перпендикулярно плёнке, в результате чего образуется линейно поляризованный свет.
Поларизатор с многослойной структурой: путем чередования слоев диэлектрических материалов с высоким и низким показателем преломления (например, TiO₂ и SiO₂) с использованием эффекта интерференции света осуществляется разделение света с разными поляризациями (например, в случае поляризатора типа «разделительного поляризатора»).
Слой функций помощи
Пленка с повышенной прозрачностью (AR-пленка): путем вакуумного нанесения многослойных диэлектрических пленок снижается отражательность поверхности стекла (до уровня менее 0,5%), что позволяет уменьшить потери световой энергии.
Защитная пленка: покрытие из SiO₂ или Al₂O₃ с высокой твердостью предотвращает износ поляризационного слоя и повышает его долговечность.
Слой, отражающий или блокирующий свет: благодаря наноструктурам или микроразмытию поверхности снижается отражение окружающего света, что улучшает чёткость зрения (например, поляризаторы, используемые в дисплеях).
Преимущества технологии вакуумного покрытия
По сравнению с традиционными методами покрытия (например, влажным нанесением органических поляризующих красителей) вакуумное покрытие обладает рядом преимуществ при производстве стеклянных поляризаторов.
1. Высокая точность и однородность.
В вакуумных условиях толщина покрытия может быть точно контролируема на нанометровом уровне (с погрешностью ±1%), при этом однородность покрытия очень высока (отклонение толщины в пределах одной поверхности <2%). Такие покрытия подходят для использования в оптических системах с высоким разрешением (например, литографических установках, микроскопах).
2. Высокая стабильность и долговечность.
Покрытие, полученное методом вакуумного нанесения, прикрепляется к стеклянной подложке с помощью физических или химических сил. Покрытие обладает высокой адгезией ( это проверяется с помощью метода разметки квадратов по стандарту ISO 2409 ), устойчивостью к влажности и высоким температурам ( стабильные характеристики в условиях 85°C при 85% влажности воздуха ) и коррозионной стойкостью, что делает его подходящим для использования на открытом воздухе или в экстремальных условиях.
3. Многофункциональная интеграция
Многокомпонентные слои из различных материалов (например, металлические слои, диэлектрические слои и функциональные покрытия) могут быть нанесены в рамках одного и того же процесса, что позволяет интегрировать поляризационные свойства с другими оптическими характеристиками (спектральное разделение, цветовое фильтрование, задержка фазы).
4. Адаптивность широких полос
Путем оптимизации структуры мембраны можно реализовать функции поляризации в ультрафиолетовом (UV), видимом (VIS) и ближнем инфракрасном (NIR) диапазонах; например, длины волн, при которых происходит отсечение поляризации, могут быть точно настроены в диапазоне от 380 нм до 1500 нм.
Сфера применения
1. Оптические приборы: поляризационный микроскоп, спектрометр, поляризационный спектральный призм в лазерной системе (например, призма Глан-Тейлора); использование вакуумного покрытия для достижения высокого коэффициента подавления излучения (>1000:1) и низких потерь, связанных с поляризацией (менее 0,1 дБ).
2. Технологии отображения изображений: Поларизационные пленки для высококлассных дисплеев (например, OLED, Micro-LED) обеспечивают высокую прозрачность (более 92%) и низкую степень туманности (менее 1%) благодаря вакуумному покрытию, что повышает контрастность изображения и угол обзора.
3. Оборудование для фотографии и кино: поляризационные фильтры для камер (CPL-фильтры), поляризационные линзы для 3D-очков; технологии вакуумного покрытия обеспечивают лёгкость (толщина <2 мм) и устойчивость к царапинам (твёрдость ≥6H).
4. Солнечная энергетика и энергетические технологии: Поларизационные фильтры в фотоэлектрических модулях позволяют повысить эффективность солнечных батарей за счёт оптимизации направления поглощения света; они также используются в системах фото-термической конверсии для выборочного фильтрации света.
Технические вызовы и тенденции развития
1. Вызов
Контроль затрат: оборудование для вакуумного покрытия (например, магнитно-контролируемая спрей-покрытая машина) требует значительных инвестиций; для массового производства необходимо оптимизировать технологические процессы.
Адаптивность к сложным условиям: при высоких температурах (>200°C) или сильном излучении материал пленки может подвергаться деградации; необходимо разработать новые материалы, устойчивые к высоким температурам (например, диоптрические пленки на керамической основе).
2. Тенденции
Интеграция нанотехнологий: внедрение метаповерхностных структур и достижение динамического управления состояниями поляризации посредством наноразмерных структурированных покрытий (таких как электрически перестраиваемые поляризаторы).
Экологические технологии: распространение методов нанесения покрытий с использованием низкотемпературного плазма для снижения энергопотребления и одновременного осаждения тонких плёнок при комнатной температуре (например, гибких стеклянных поляризаторов).
Интеллектуальная интеграция: совместное использование с датчиками и микроэлектромеханическими системами (MEMS) для создания устройств с адаптивной поляризационной регулировкой (например, динамических поляризационных фильтров для лидара в системах автономного вождения).
Теги: стеклянные поляризаторы
