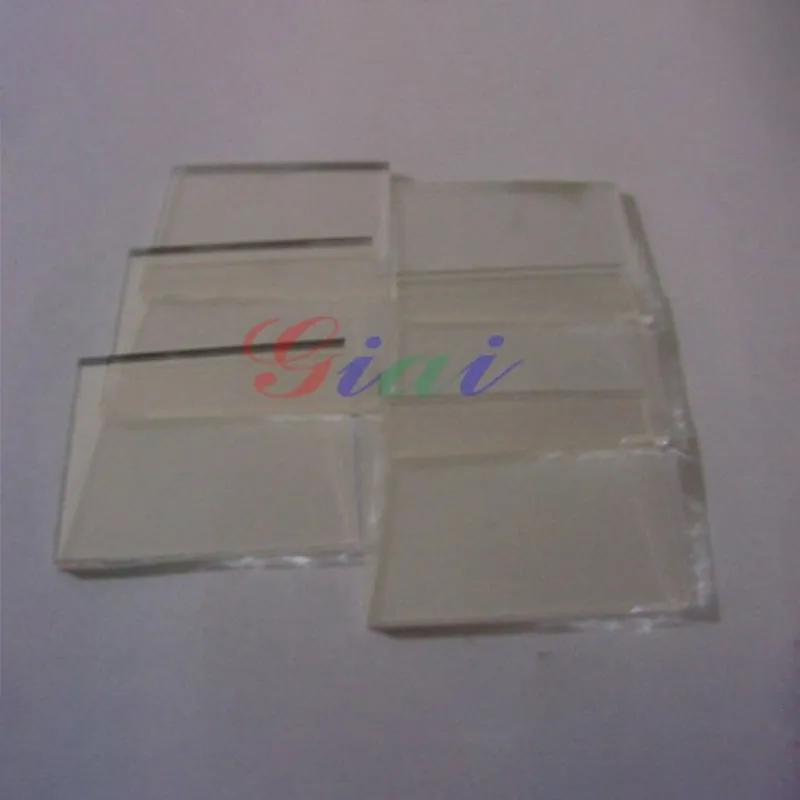

Широкополосный светоделитель для диапазона 550–900 нм
Спектральный фильтр — это оптический пластина, на поверхности которого нанесён полупрозрачный зеркальный слой, способный разделять луч света на два или более луча. Он отражает часть падающего света, поглощает незначительную долю и пропускает оставшуюся энергию. У спектрального фильтра выраженная нейтральная цветовая характеристика.
Описание
маркер
Подробности
Спектральный фильтр — это оптический пластина, на поверхности которого нанесён полупрозрачный зеркальный слой, способный разделять луч света на два или более луча. Он отражает часть падающего света, поглощает незначительную долю и пропускает оставшуюся энергию. У спектрального фильтра выраженная нейтральная цветовая характеристика. Спектральный зеркальный фильтр изготавливается методом вакуумного осаждения многослойных диэлектрических пленок, поэтому он не поглощает свет, а его суммарное соотношение пропускания и отражения близко к 100%. Фильтр изготовлен методом вакуумного осаждения, и после прохождения света через него можно изменить долю пропускаемого света — например, на половину пропускать и на половину отражать, что обеспечивает низкое поглощение.
| Модель | A2 |
| Размер | индивидуальный |
| Материал | оптическое стекло |
Оптические показатели:
Угол падения составляет 45 градусов.
Поверхность S1: длина волны 420–680 нм; степень проникновения света 95%.
Поверхность S2: спектр в диапазоне 420–680 нм.
Спектральный соотношение: 50:50; погрешность ±3%.
Спектральные характеристики: (коэффициент пропускания / коэффициент отражения)
1) Проходящий луч (T): отражение (R) = 50%:50% (сокращенно: 1:1).
2) T:R = 70:30 (сокращенно: 7:3)
3) T:R= 60:40
4) T:R= 30:70
Спектральный диапазон (диапазон, в котором работает источник света)
1) Спектроскопия на длине волны 475 нм (источник света: синий светодиодный источник света).
2) Спектрометрия на длине волны 532 нм (источник света: зеленый лазерный модуль с зеркалом обратной связи);
3) Спектроскопия на длине волны 650 нм (источник света: красный светодиодный источник света для пумпирования).
4) Спектроскопия на длине волны 850 нм (источник света: инфракрасный лазер с длиной волны 850 нм).
5) Спектральный анализ в диапазоне длин волн от 380 до 760 нм (источник света: все видимые источники света).
Размеры и характеристики:
1) 2*2*0.3mm
2) 4*4*0.5mm
3) 22*18*1.0mm
4) 50*50*1.5mm
5) 100*100*1.0mm
6) 1280*1280*1.0~5.0mm
Размеры могут быть адаптированы в соответствии с требованиями клиента.
Сферы применения
Оптические приборы, лазерные указатели, лазерные оптические платформы для сцены, приборы для проверки концевых поверхностей оптических волокон, приборы для усиления и проверки оптических волокон, цифровые микроскопические камеры, системы распознавания отпечатков пальцев, электронные микроскопы, обработка изображений радиостанциями и другие области применения
Теги: спектральные листы с номерами 550–900
