Анализ применения оптических компонентов в установках фотолитографии
2025-02-27

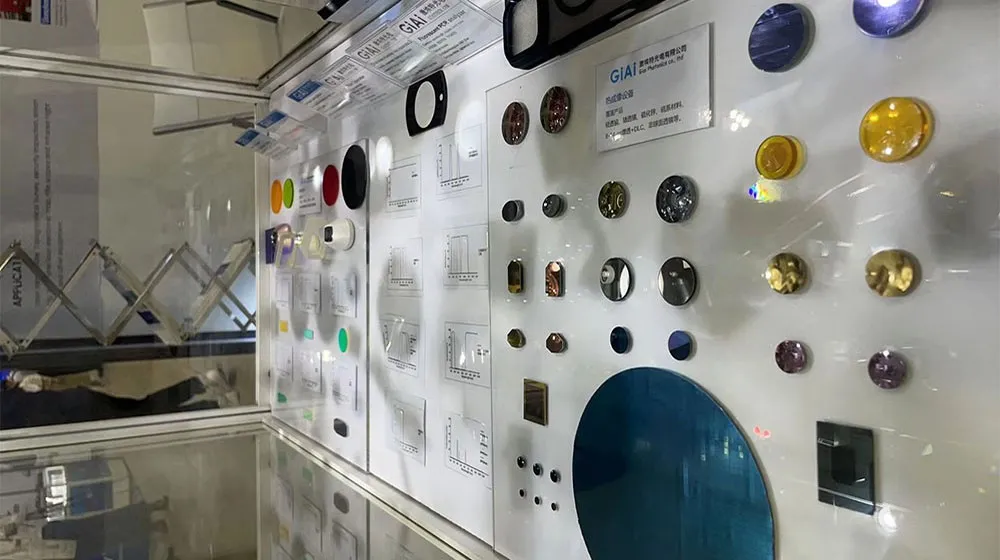

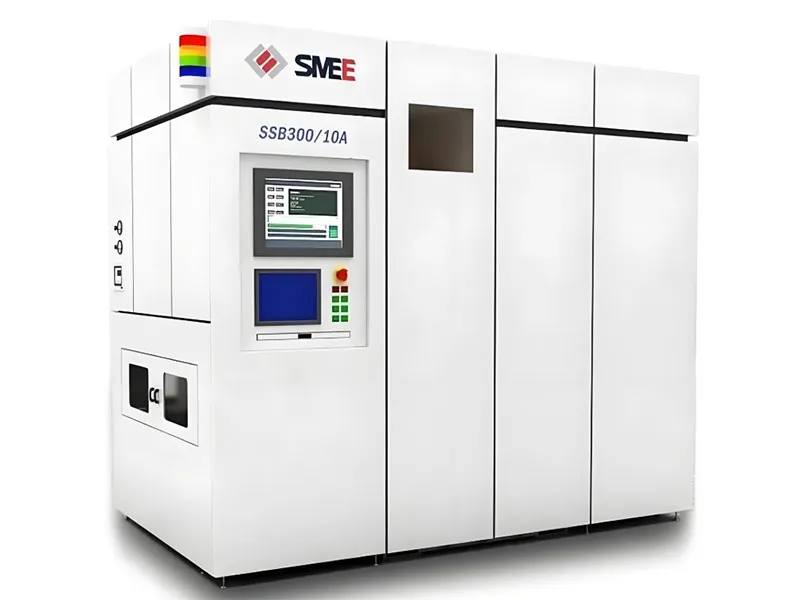

Фотолитография — это самый сложный и критически важный технологический этап в процессе производства полупроводниковых чипов, отличающийся высокой длительностью и стоимостью. Сложность и ключевой момент производства полупроводниковых микросхем заключаются в том, как перенести целевой рисунок схемы на кремниевую пластину. Ниже мы проанализируем основные принципы работы оптической системы фотолитографической установки (степпера/сканера), уделив особое внимание механизмам контроля длины волны источника света и функциональному позиционированию светофильтров. Сравнивая технологии фотолитографии в глубоком ультрафиолете (DUV) и экстремальном ультрафиолете (EUV), мы раскроем ключевое влияние синергии оптических компонентов на точность производства полупроводников.

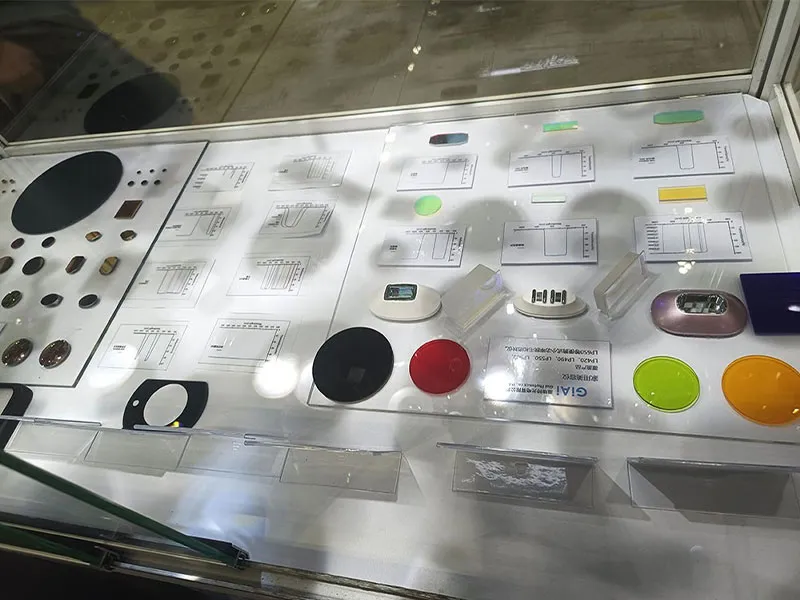

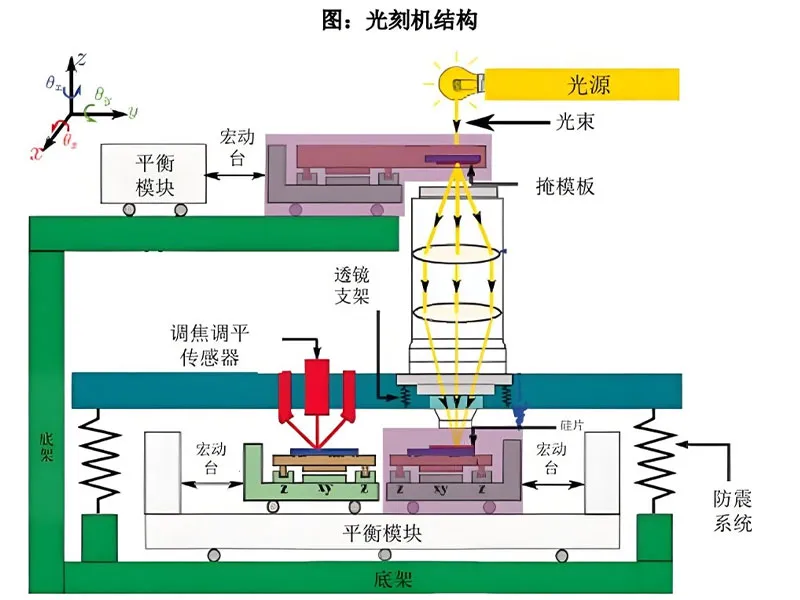

Принцип работы фотолитографии
На поверхность подложки, например, кремниевой пластины, наносится слой фоторезиста, обладающего высокой светочувствительностью. Затем специфический свет (обычно ультрафиолетовый, глубокий ультрафиолетовый или экстремальный ультрафиолетовый) пропускается через фотошаблон (маску), содержащий информацию о целевом рисунке, и облучает поверхность подложки. Фоторезист, на который попадает свет, вступает в химическую реакцию.
Принципы контроля длины волны источника света в фотолитографических установках
1.1 Генерация длины волны, определяемая физическими механизмами
В передовых системах фотолитографии длина волны источника света определяется непосредственно физическим механизмом возбуждения:
- Системы DUV используют эксимерные лазеры ArF (193 nm), генерирующие ультрафиолетовый свет за счет вынужденного излучения смеси газов Ar/F₂, со стабильностью длины волны до ±0.1 pm.
- Системы EUV основаны на излучении плазмы капель олова (13.5 nm), возбуждаемой мощным CO₂-лазером (>20 kW) для генерации экстремального ультрафиолета.
1.2 Технологии оптимизации длины волны
(1) Повышение спектральной чистоты: Оптимизация ширины спектральной линии на выходе за счет динамического контроля соотношения газов (точность пропорции Ar/F₂ составляет 0.01%) и регулировки энергии импульса (флуктуации <1%).
(2) Подавление рассеянного света: В системах EUV используются зеркала с 40 слоями попеременного напыления Mo/Si (коэффициент отражения >65%), реализующие полосовую фильтрацию 13.5 nm ±0.1 nm.
Реализация вспомогательных функций светофильтров
2.1 Системы поддержки техпроцесса фотолитографии
(1) Оптимизация системы совмещения (юстировки) Использование полосовых фильтров (ширина полосы <5 nm) подавляет помехи от окружающего света, обеспечивая точность совмещения «маска-пластина» <1 nm. Например, система выравнивания i-line (365 nm) обеспечивает коэффициент подавления внеполосного излучения 98% благодаря многослойным диэлектрическим фильтрам.
(2) Усиление модулей инспекции Системы инспекции в светлом поле интегрируют колеса с перестраиваемыми фильтрами (6-8 диапазонов), что в сочетании с EMCCD-камерами обеспечивает чувствительность распознавания дефектов <10 nm.
2.2 Применение во всем цикле производства полупроводников Ключевые технические параметры светофильтров:
| Сценарий применения | Тип фильтра | Ключевые параметры | Влияние на производительность |
| Мониторинг плазмы | Узкополосный фильтр | Центральная длина волны ±0.2 nm | Точность определения концентрации газов |
| Инспекция дефектов пластин | Флуоресцентный фильтр | Глубина блокировки OD6 | Повышение соотношения сигнал/шум на 40 dB |
| Совмещение при корпусировании | Нейтральный фильтр (ND) | Регулируемое пропускание 0.1%-50% | Контроль равномерности экспозиции |
Ключевые компоненты контроля длины волны в системах фотолитографии
3.1 Технологический прорыв в зеркалах EUV Многослойные зеркала используют технологии сверхпрецизионного осаждения (погрешность толщины слоя <0.01 nm) и работают на принципе брэгговского отражения:
- Толщина каждого периода ≈λ/4 (3.375 nm)
- Способность выдерживать тепловую нагрузку >500 W/cm²
- Шероховатость поверхности <0.1 nm RMS
3.2 Система коррекции хроматических аберраций DUV Группы линз из фторида кальция (пропускание >99.8% @ 193 nm) в сочетании с градиентным дизайном показателя преломления обеспечивают:
- Искажение волнового фронта <λ/50
- Точность компенсации дисперсии порядка 10⁻⁶
- Согласование коэффициентов теплового расширения <1 ppm/℃
Технологическая эволюция и влияние на отрасль
4.1 Инновации в технологии фильтров
- Твердое покрытие для глубокого ультрафиолета (DUV): Порог лазерного разрушения >5 J/cm² (193 nm, 20 ns).
- Программируемые жидкокристаллические фильтры: Время отклика <1 ms, диапазон перестройки длины волны 200-250 nm.
- Фильтры на основе метаповерхностей: Субволновые структуры обеспечивают эффективность дифракции более 90%.
4.2 Пути модернизации полупроводникового производства
(1) Расширение измерений инспекции: Технологии мультиспектрального анализа повышают точность классификации дефектов до 99%.
(2) Инновации в мониторинге процессов: Онлайн-спектральный анализ сокращает время обнаружения аномалий процесса до 0.1 s.
(3) Прорыв в надежности оборудования: Радиационно-стойкие фильтры снижают частоту отказов чипов космического назначения на 3 порядка.
Современные системы фотолитографии благодаря синергии физических механизмов и инноваций в области оптических компонентов достигли нанометровой точности производства. Светофильтры, являясь ключевыми элементами обработки оптических сигналов, продолжают играть незаменимую роль в повышении соотношения сигнал/шум системы и расширении возможностей инспекции. С развитием новых областей, таких как технологии метаповерхностей и адаптивная оптика, оптические компоненты будут способствовать продвижению полупроводникового производства в субнанометровую эпоху.
