Принципы работы и применение асферических линз: полный обзор
2025-05-17
Оптические линзы, являясь ключевыми элементами отрасли, всегда играли важную роль. С точки зрения традиционного проектирования, производство сферических линз отличается высокой степенью зрелости и легкостью снижения производственных затрат, что позволяет удовлетворять потребности множества оптических объективов. Однако в связи с бурным развитием высококачественных (High-end) объективов в последние годы и появлением особых проектных требований, сферические линзы столкнулись с серьезными испытаниями. В оптических системах требуется нагромождение большого количества линз, что приводит к избыточности системы и увеличению ее веса. Кроме того, из-за проблем с кривизной поверхности по мере развития технологий в оптическом тракте возникало все больше проблем. В результате на сцену вышли асферические линзы.
Трудности развития и новый этап для асферических линз
На ранних этапах развития асферических линз существовало несколько проблем. Хотя они могли эффективно решать ряд проблем традиционных сферических линз (улучшение оптического качества, сокращение количества оптических элементов, устойчивая коррекция аберраций), препятствиями служили технические факторы. Относительная незрелость технологий и производственных процессов приводила к тому, что показатели части продукции с трудом соответствовали требованиям. В то же время ранние системы оптических объективов не предъявляли завышенных требований, и традиционных параметров было достаточно.
Однако с развитием технологий в последние годы на рынке постепенно появлялось все больше оптических объективов с высокими требованиями. Одновременно с этим произошел значительный прорыв в технологии производства асферических линз, что позволило существенно снизить их себестоимость. Усовершенствование технологических процессов позволило асферическим линзам удовлетворять более высоким требованиям к оптическим показателям, что вывело развитие асферической оптики на новый этап.
Преимущества асферических линз

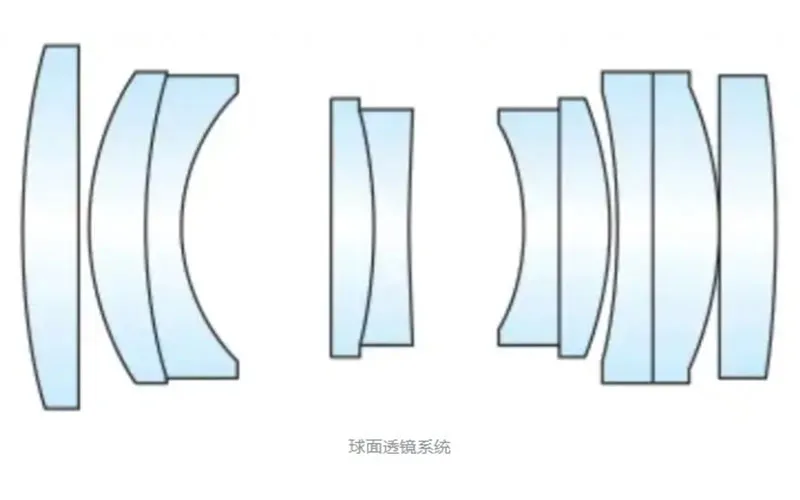

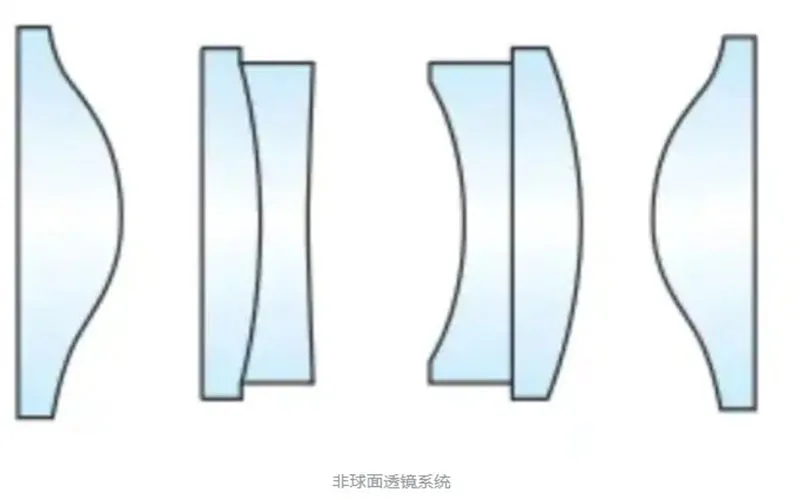

Оптимизация (упрощение) оптической системы Одна асферическая линза способна выполнять функции нескольких сферических линз. Это позволяет сократить количество линз внутри объектива, тем самым значительно упрощая всю оптическую конструкцию. Наряду со снижением производственных затрат, это также эффективно уменьшает общий вес объектива. Это достигается благодаря превосходной способности асферических линз к коррекции аберраций. В оптических системах вынужденное нагромождение сферических линз делает систему сложной и громоздкой. Внедрение асферики позволяет значительно сократить количество необходимых элементов, а также уменьшить количество поверхностей, на которых происходит отражение, тем самым повышая световой поток.

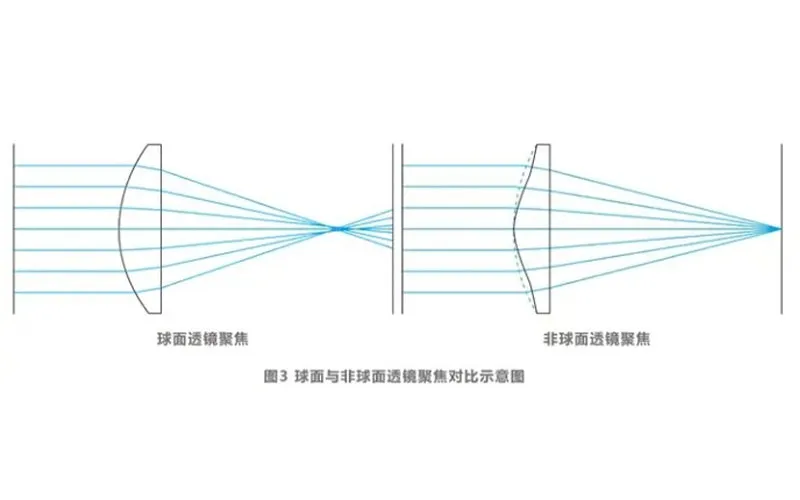

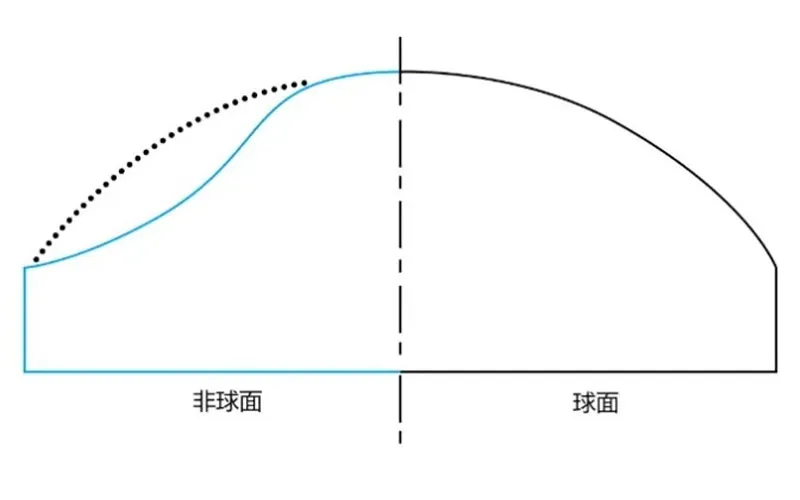

Повышение оптических характеристик Кривизна асферической линзы может быть отрегулирована в соответствии с требованиями, что обеспечивает более точное управление оптической фокусировкой. Уникальная гибкость позволяет асферике превосходить сферические линзы по качеству изображения, разрешению и контрастности. Это значительно улучшает четкость изображения и детализацию, повышая общее качество картинки, что находит широкое применение в камерах высокого класса, телескопах и медицинском оборудовании.
Повышенная надежность Процесс производства асферических линз обычно включает технологии прецизионного формования (моллирования) или литья под давлением. По мере созревания этих технологий точный контроль формы матрицы и таких параметров, как температура, становится проще. Это позволяет с высокой точностью контролировать кривизну и форму асферической линзы, гарантируя стабильность рабочих параметров изделия. Кроме того, конструкция таких систем проще, а их обслуживание удобнее: при необходимости замены в оптической системе достаточно извлечь старую и установить новую линзу без сложной регулировки и повторной калибровки. Это обеспечивает более низкие эксплуатационные расходы и более длительный срок службы.
Области применения асферических линз
Оптические приборы: Камеры, телескопы, микроскопы и т.д. Внедрение асферических линз позволяет значительно улучшить качество изображения и производительность. В камерах высокого класса асферические линзы стали одним из стандартных компонентов.
Оптоэлектронная промышленность: В лазерах, экспонирующем оборудовании и полупроводниковом машиностроении высокая фокусирующая способность и низкий астигматизм делают асферические линзы ключевыми оптическими элементами. Они широко используются в оборудовании для лазерной обработки, фотолитографических установках (степперах) и т.д.
Фотографические системы: Асферические линзы часто используются в объективах с большой апертурой, широкоугольных объективах, объективах типа «рыбий глаз» и зум-объективах для расширения угла обзора, повышения четкости изображения и уменьшения дисторсии.
Очки: Асферические линзы также широко применяются в очках для коррекции близорукости. Они обеспечивают лучший визуальный эффект и комфорт, уменьшая деформацию изображения и хроматические аберрации.
Другие области: Асферические линзы также используются в приборах ночного видения, инфракрасных тепловизорах, регистраторах температуры и многих других оптических устройствах и системах.
Технологии производства
Процесс производства асферических линз в основном включает следующие методы:
Метод удаления материала с поверхности: Шлифовка и полировка с ЧПУ, ионно-лучевая полировка, магнитореологическая полировка (MRF), струйная жидкостная полировка и т.д. Эти методы формируют необходимую асферическую форму путем удаления материала с поверхности линзы.
Метод изменения формы материала: Прецизионное формование стекла (горячее прессование), литье под давлением, термическое проседание и отверждение. Эти методы формируют асферическую линзу путем изменения формы материала.
Метод добавления материала: Вакуумное напыление (репликация), гибридное формование и т.д. Эти методы формируют асферическую форму путем нанесения дополнительного слоя материала на поверхность линзы.
