Решение по оптическим компонентам для коаксиального освещения в системах машинного зрения
2026-01-23

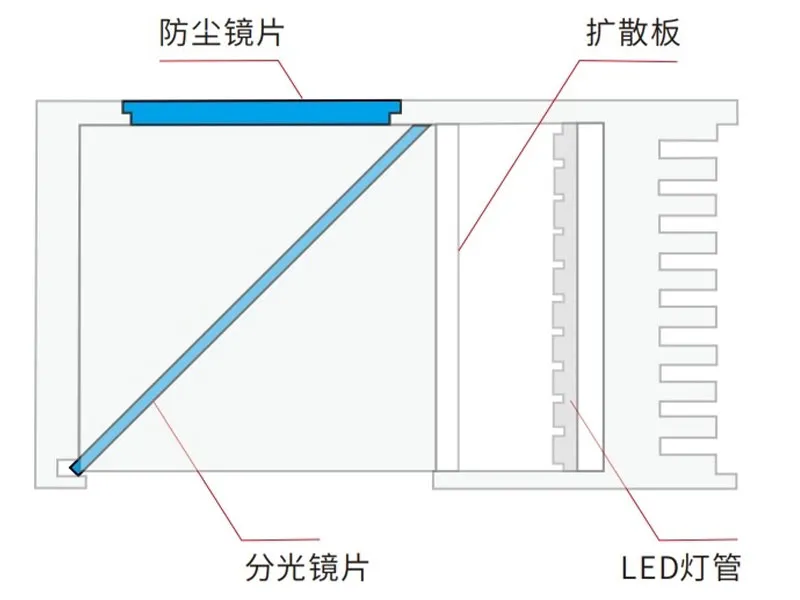

В основе работы коаксиального источника света лежит использование полупрозрачного зеркала (светоделителя), установленного под углом 45 градусов. Светодиодная матрица высокой плотности и яркости формирует плоский источник света. Излучение проходит через линзу и падает на светоделитель. Отразившись от него, свет направляется вертикально вниз на объект контроля. Отраженный от объекта свет проходит сквозь светоделитель вертикально вверх и попадает в объектив камеры. Такая оптическая схема эффективно устраняет паразитные блики и предотвращает появление отражения самой камеры на изображении, обеспечивая захват четкого и контрастного изображения для последующего анализа и обработки.

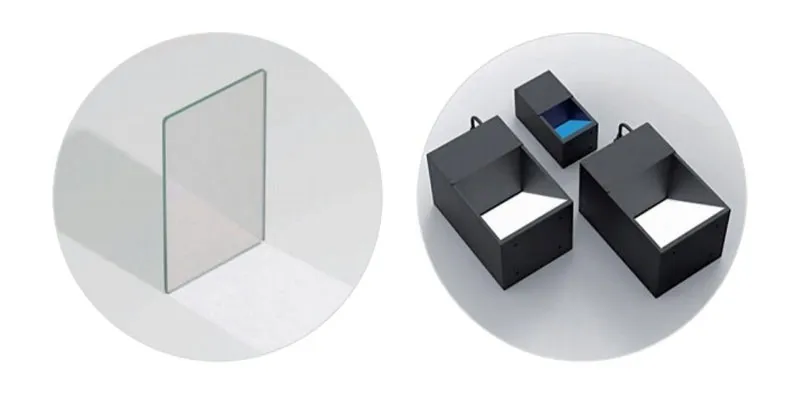

Применяемые оптические элементы: Светоделитель (Beam Splitter), Пылезащитное стекло (Dust-proof Window)
| Параметры продукта | Светоделитель | Защитное стекло |
| Технология | Многослойное диэлектрическое твердое покрытие (IAD) | Просветляющее покрытие (AR) |
| Угол падения | 45° | 0° |
| Поверхность S1 | 420nm~680nm R<0.5% | 420nm~680nm T＞94.5% |
| Поверхность S2 | 420nm~680nm T:R=50%:50% | 420nm~680nm T＞98.5% |
| Чистота поверхности | 60-40 | 60-40 |

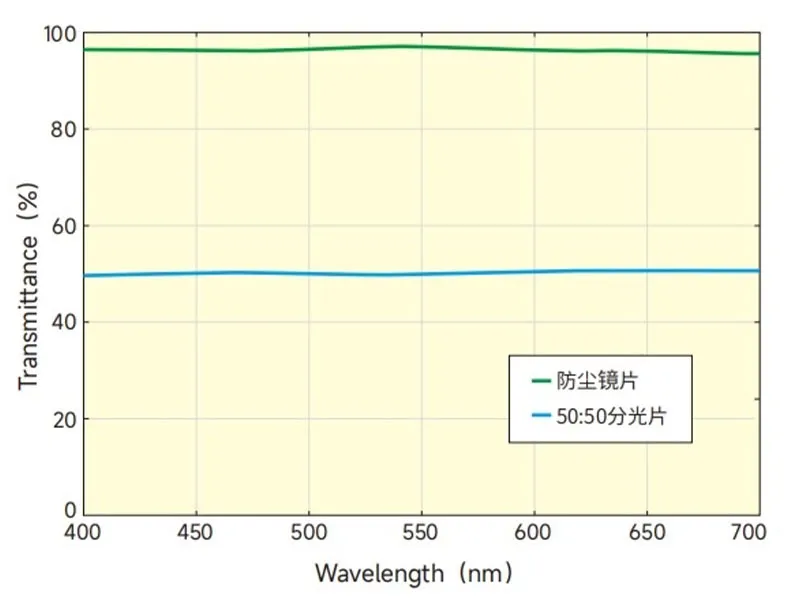

Спектральная характеристика
Теги: Машинное зрение, Коаксиальный источник света
